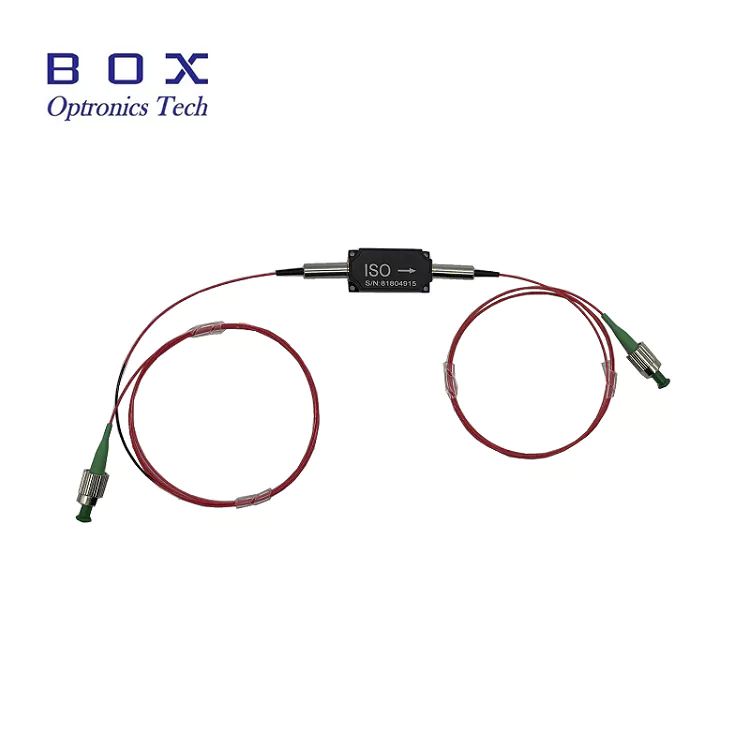

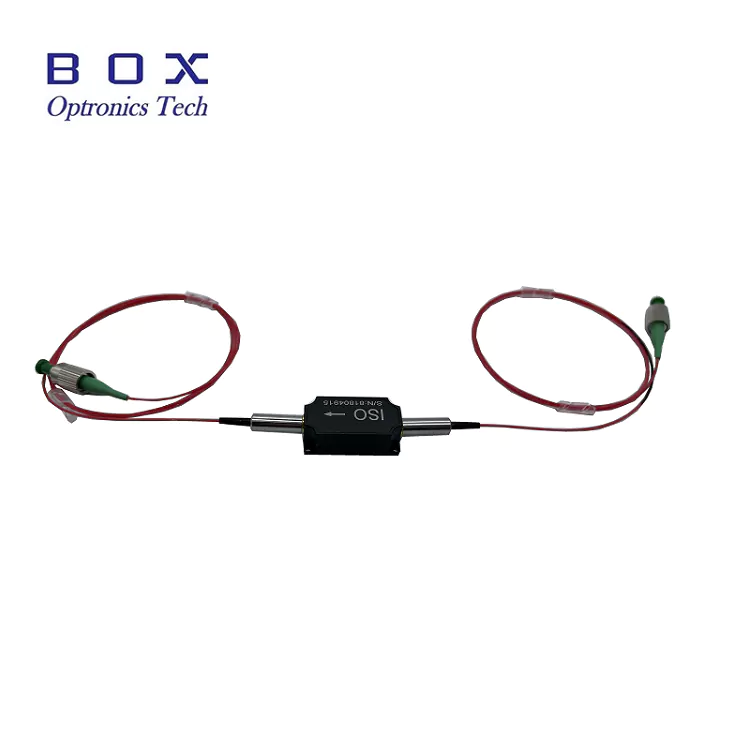

850 nm Hochleistungszirkulator

Box Optronics liefert den 850-nm-Hochleistungszirkulator, eine passive optische Hochleistungskomponente, die für die präzise Lichtrichtungssteuerung in Glasfasersystemen entwickelt wurde. Dieser 3-Port-Zirkulator ermöglicht eine nicht-reziproke Übertragung, indem er optische Signale sequentiell von Port zu Port leitet und gleichzeitig eine hervorragende optische Leistung beibehält.

Mit einer typischen Einfügungsdämpfung von nur 1,0 dB, einer hohen Isolation von typisch 25 dB und einer hohen Rückflussdämpfung von mindestens 45 dB ist dieser Zirkulator ideal für 850-nm-Hochleistungsanwendungen. Es unterstützt eine durchschnittliche Gesamtleistung von bis zu 500 mW/1 W/5 W/10 W über alle Anschlüsse hinweg und eignet sich daher für anspruchsvolle Faserlaser- und Verstärkersysteme.

Der 850-nm-Hochleistungszirkulator ist in einem kompakten 58×28×26-mm-Gehäuse mit 780-HP-Faserpigtails untergebracht und bietet Stabilität und zuverlässige Langzeitleistung.

Hauptmerkmale

• Hohe Isolierung: 25 dB typische Spitzenisolierung, 22 dB mindestens

• Geringe Einfügungsdämpfung: typisch 1,0 dB, maximal 1,5 dB

• Hohe Rückflussdämpfung: mindestens 45 dB (Eingang/Ausgang)

• Geringe polarisationsabhängige Verluste (PDL): ≤0,15 dB

• Hohe Belastbarkeit: bis zu 500 mW, 1 W, 5 W, 10 W

• Hohe Spitzenleistungsfähigkeit: <10 kW für ns-Impulsbetrieb

• Hohe Übersprechunterdrückung: mindestens 45 dB

• Kompaktes und robustes Gehäusedesign: 58×28×26 mm

• 780-HP-Faserpigtails für Hochleistungsanwendungen

• Hervorragende Zuverlässigkeit und Langzeitstabilität

• Nicht-reziproke 3-Port-Lichtübertragung

• Großer Betriebstemperaturbereich: +10 °C bis +50 °C

Typische Anwendungen

• Faseroptische Sensorsysteme

• Glasfaserinstrumente und Testgeräte

• 850-nm-Faserlasersysteme

• Biomedizinische Bildgebungs- und OCT-Systeme

• Forschungs- und Entwicklungslabore

• Laserschutz mit verteilter Rückkopplung (DFB).

Technische Spezifikationen

Optische Spezifikationen (T=25°C)

Mechanische und Umgebungsspezifikationen

*Hinweis: Die oben genannten Spezifikationen gelten für Geräte ohne Anschlüsse. Bei Geräten mit Anschlüssen ist die Belastbarkeit auf 1 W begrenzt, die Einfügungsdämpfung ist 0,3 dB höher, die Rückflussdämpfung ist 5 dB niedriger und das Extinktionsverhältnis ist 2 dB niedriger.

Verpackungsabmessungen

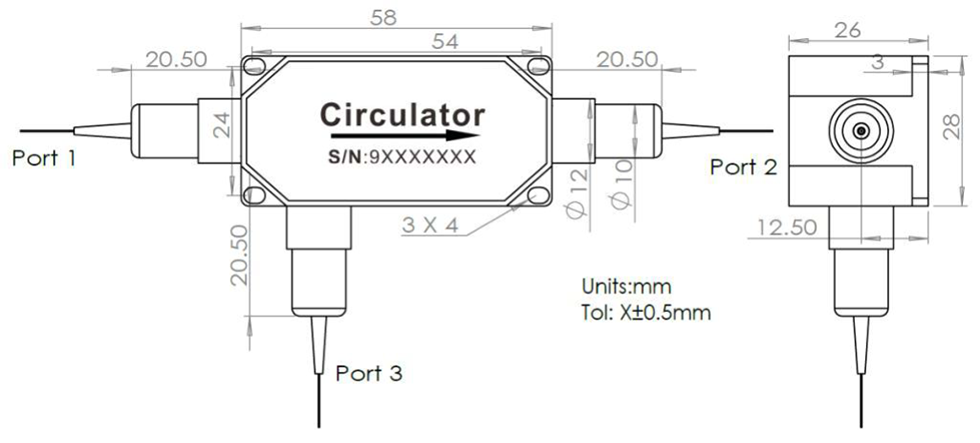

Der 850-nm-Hochleistungszirkulator ist in einem kompakten, robusten Gehäuse mit den folgenden Abmessungen (Einheit: mm) verpackt:

• Verpackungsgröße: 58 × 28 × 26 mm

• 3-Port-Konfiguration mit Glasfaser-Pigtails

• 4 Befestigungslöcher für sichere Installation

• Toleranz: ±0,5 mm

Portkonfiguration

Dieser optische 3-Port-Zirkulator ermöglicht die unidirektionale optische Signalweiterleitung in einer 1 → 2 → 3 → 1-Sequenz:

• Port 1 → Port 2: Vorwärtsübertragung mit geringer Einfügungsdämpfung

• Port 2 → Port 3: Weiterleitung rückgestreuter/reflektierter Signale

• Port 3 → Port 1: Vorwärtsübertragung vervollständigt die Zirkulationsschleife, während eine hohe Isolation in Rückwärtspfaden aufrechterhalten wird

Das Gerät nutzt ein nicht-reziprokes optisches Design, um eine gerichtete Signalausbreitung und eine effektive Isolierung zwischen nicht benachbarten Ports zu gewährleisten, was es ideal für Fasersensoren, Laserschutz und optische Messsysteme macht.

Funktionsprinzip

Ein optischer 850-nm-Hochleistungszirkulator ist ein passives, nicht reziprokes Multiport-Gerät, das optische Signale in einer sequentiellen 1 → 2 → 3 → 1-Richtung weiterleitet und so ein gerichtetes Signalmanagement in Glasfasersystemen ermöglicht.

Das Gerät basiert auf dem Faraday-Rotationseffekt in Kombination mit polarisationsabhängigen optischen Routing-Komponenten.

Funktionsprinzip:

•Faraday-Rotator: führt eine feste, nicht-reziproke Polarisationsdrehung (typischerweise 45°) ein, unabhängig von der Ausbreitungsrichtung

•Polarisations-Routing-Optik: Direkte optische Signale basierend auf dem Polarisationszustand

•Nicht-reziproke Übertragung: Gewährleistet eine gerichtete Signalweiterleitung mit hoher Isolierung zwischen umgekehrten Ausbreitungspfaden

Schlüsselfunktionen:

•Trennt sich vorwärts und rückwärts ausbreitende optische Signale

•Schützt Laserquellen vor Rückreflexionen

•Ermöglicht den bidirektionalen Betrieb in faseroptischen Sensor- und Lasersystemen

•Unterstützt die Signalweiterleitung in Mess- und Sensorarchitekturen

Warum Box Optronics wählen?

•Strenge Qualitätskontrolle mit 100 % Prüfung vor dem Versand

•Konkurrenzfähige Preise mit stabiler Massenlieferfähigkeit

•Flexible Anpassungsoptionen für Wellenlänge, Leistung, Glasfaser und Anschlüsse

•7×24 Stunden technischer Support und schnelle Reaktion

•Mustertests zur Bewertung verfügbar

•Weltweiter Versand mit DHL, UPS und FedEx Expressversand

Bestellinformationen

Modellnomenklatur

HPCIR - XXX - X - X - X - X - XX - XX

Beispiel: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

850-nm-Hochleistungszirkulator, 780-HP-Faser, 900 μm Bündelader, 1 m Faserlänge, 58 x 28 x 26 mm Gehäuse, 10 W Belastbarkeit, FC/APC-Anschluss

Verfügbare Anpassungsoptionen

•Mittenwellenlänge: 830 nm, 850 nm, andere Wellenlängen auf Anfrage erhältlich

•Nennleistung: 500 mW, 1 W, 5 W, 10 W, höhere Leistung für kundenspezifische Designs verfügbar

•Fasertyp: 780-HP, andere Spezialfasern

•Faserlänge: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (kundenspezifische Längen verfügbar)

•Pigtail-Typ: 250 μm blanke Faser, 900 μm Bündelader, 3,0 mm Bündelader

•Anschlusstyp: FC/UPC, FC/APC, SC/APC, LC/APC oder kundenspezifische Anschlüsse

•Verpackungsgröße: Standard 58 x 28 x 26 mm oder kundenspezifische Verpackungsabmessungen

•4-Port-Umwälzpumpenkonfigurationen auf Anfrage erhältlich

Für individuelle Anforderungen wenden Sie sich bitte an unser Vertriebsteam.

Datenblatt und Testbericht

Jeder 850-nm-Hochleistungszirkulator wird mit einem umfassenden Testbericht geliefert, der die gemessenen Leistungsparameter dokumentiert. Die Datenblatt-PDF-Datei enthält detaillierte Spezifikationen und Leistungskurven.

•Individueller Testbericht liegt jeder Einheit bei

Datenblatt

Angebots- und Zahlungsbedingungen

Angebotsbedingungen

•EXW (Ab Werk): Empfohlen, wenn Sie ein DHL/UPS/FedEx-Konto haben. Wir versenden über Ihr Konto; Für den Versand berechnen wir keine Versandkosten.

•DAP (Delivered at Place): Wenn Sie kein Kurierkonto haben, können wir den Versand mit vorausbezahlter Fracht arrangieren.

•Andere Bedingungen: Bitte kontaktieren Sie uns, um dies zu besprechen.

Zahlungsbedingungen

•PayPal: Schnelle und sichere Zahlung für Muster und Kleinbestellungen

•T/T (Banküberweisung): Standardzahlungsmethode für normale Produktionsaufträge

•Alibaba Trade Assurance: Sicherer Bestellschutz für Online-Transaktionen mit Käufergarantie

•Flexible Zahlungsbedingungen: Verhandelbar für langfristige oder strategische Partner

Vorlaufzeit

•Standardproduktion: ~10-15 Werktage

•Benutzerdefinierte Konfigurationen: 15–20 Werktage

•Großbestellungen: Bitte kontaktieren Sie uns für den Produktionsplan

•Internationaler Versand: ~3-5 Werktage (DHL/UPS/FedEx Express)

•Beschleunigter Service: Auf Anfrage verfügbar

Betriebshinweise und Handhabung

ESD-Schutz

Obwohl optische Zirkulatoren passive Geräte sind, ist eine ordnungsgemäße Handhabung erforderlich, um Leistung und Zuverlässigkeit aufrechtzuerhalten.

•Arbeiten Sie auf einer sauberen, staubfreien Oberfläche

•Vermeiden Sie es, die Endflächen der Fasern direkt zu berühren

•Bewahren Sie die Staubschutzkappen auf den Anschlüssen auf, wenn sie nicht verwendet werden

•Verwenden Sie bei der Handhabung und Installation einen geeigneten ESD-Schutz

Umgang mit Fasern

• Vermeiden Sie übermäßiges Biegen der Faser

•Ziehen oder verdrehen Sie nicht an den Faserpigtails

•Reinigen Sie die Glasfaseranschlüsse vor dem Anschließen

•Verwenden Sie immer Staubschutzkappen, wenn der Stecker nicht verwendet wird

•Inspizieren Sie die Faserendfläche vor der Verwendung auf Beschädigungen

Überlegungen zur Stromversorgung

•Stellen Sie sicher, dass die Gesamteingangsleistung das Nennmaximum nicht überschreitet

•Verwenden Sie eine ordnungsgemäße Stromüberwachung, um eine Überlastung zu vermeiden

•Sorgen Sie für eine ordnungsgemäße Wärmeableitung bei hohen Leistungsstufen

•Montage auf einem Kühlkörper für Hochleistungs-Dauerbetrieb

•Hinweis: Mit Anschlüssen ausgestattete Geräte haben eine geringere Leistungsaufnahme (max. 1 W).

•Vermeiden Sie plötzliche Leistungsspitzen, die die Spitzenleistung überschreiten könnten

Installation und Montage

•Befestigen Sie den Zirkulator sicher mithilfe der 4 Befestigungslöcher

•Stellen Sie eine ordnungsgemäße Ausrichtung sicher, um zusätzliche Verluste zu minimieren

• Lassen Sie ausreichend Platz für den Faserbiegeradius

•Betrieb innerhalb des angegebenen Temperaturbereichs für Zuverlässigkeit (+10 °C bis +50 °C)

• Vermeiden Sie mechanische Belastungen der Faserpigtails

•Stellen Sie für eine korrekte Signalführung die richtige Ausrichtung der Anschlüsse sicher
