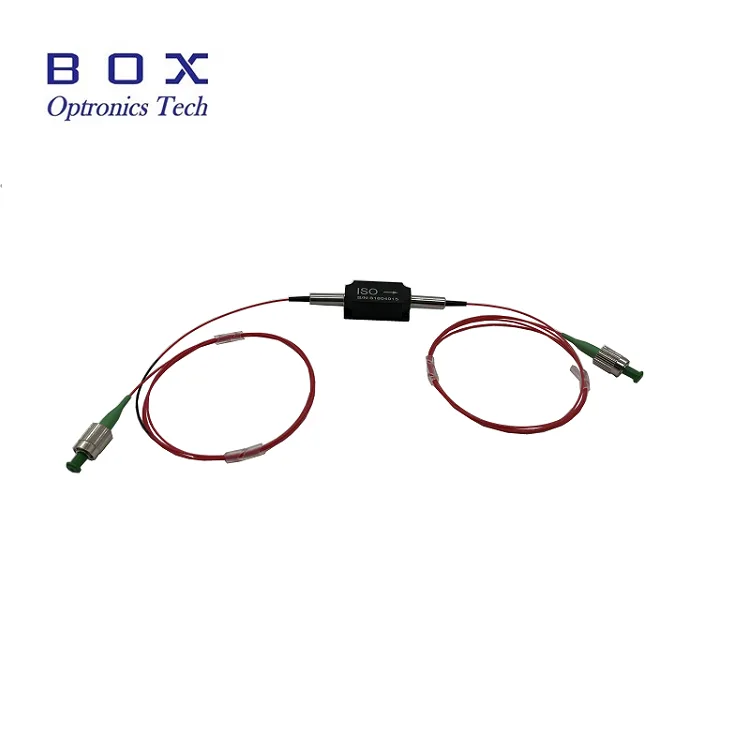

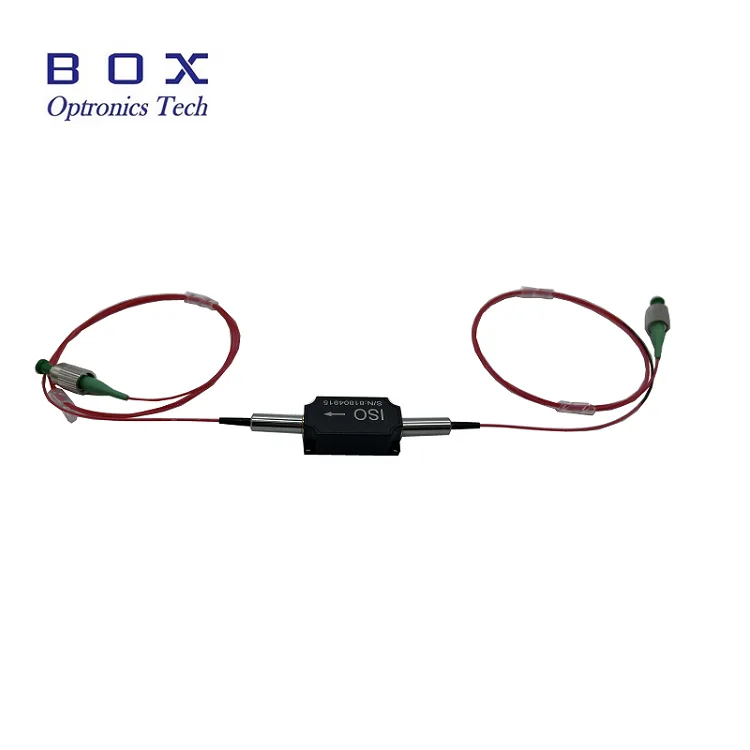

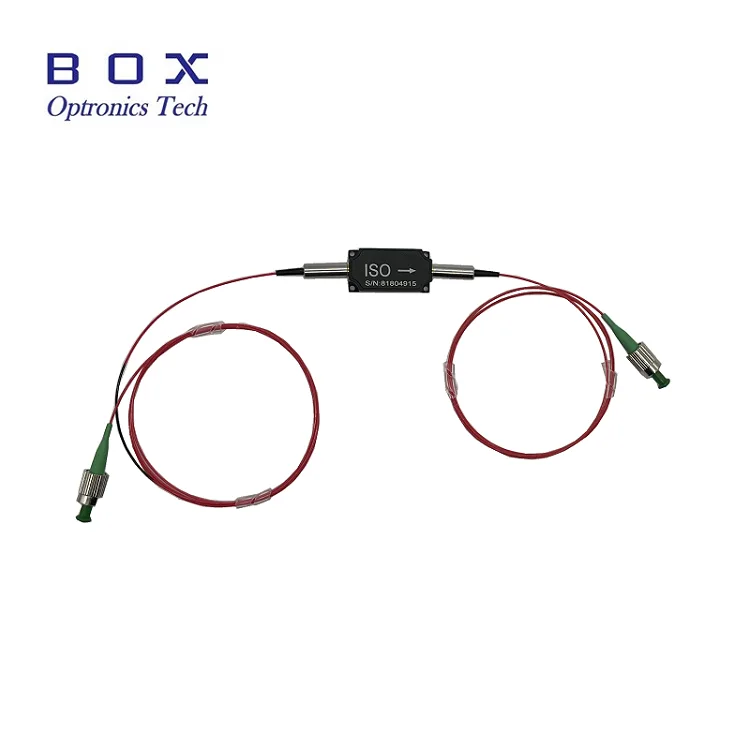

Optischer 850-nm-Hochleistungsisolator

Box Optronics bietet den 850-nm-High-Power-Optical-Isolator an, eine passive optische Komponente, die optische Systeme vor schädlichen Rückreflexionen schützen soll. Dieser Hochleistungsisolator verfügt über eine außergewöhnliche Isolation von bis zu 35 dB, eine extrem niedrige Einfügungsdämpfung von typisch 0,8 dB und unterstützt eine hohe Belastbarkeit von bis zu 500 mW/1 W/5 W/10 W Durchschnittsleistung.

Dieser Isolator ist in einem kompakten 58×28×26-mm-Gehäuse mit 780-HP-Faserpigtails untergebracht und bietet herausragende Zuverlässigkeit und Stabilität für anspruchsvolle Anwendungen. Ob für Faserlaser, OCT-Systeme, optische Verstärker oder Testinstrumente: Box Optronics bietet hochwertige Isolatoren, die durch strenge Qualitätskontrollen und globalen technischen Support unterstützt werden.

Hauptmerkmale

● Hohe Isolierung: bis zu 35 dB typische Spitzenisolierung

● Geringe Einfügungsdämpfung: typisch 0,8 dB, maximal 1,2 dB

● Hoher Rückflussverlust: 45 dB

● Hohes Extinktionsverhältnis für polarisationserhaltende Versionen

● Hohe Belastbarkeit: 500 mW/1 W/5 W/10 W durchschnittliche Leistung

● Geringer polarisationsabhängiger Verlust (PDL): <0,15 dB

● Kompaktes und robustes Verpackungsdesign

● SM-Faser/PM-Faser/oder andere Faserpigtails

● Hohe Zuverlässigkeit und Langzeitstabilität

● Großer Betriebstemperaturbereich: -40 °C bis +85 °C

Typische Anwendungen

● Optische Test- und Messinstrumente

● 840-nm/850-nm-Systeme für die optische Kohärenztomographie (OCT).

● 850-nm-Faserlasersysteme und Seed-Quellen

● Faseroptische Sensorsysteme (interferometrische Sensorik)

● Forschungs- und Entwicklungslabore

● Biomedizinische Bildgebung und Diagnostik

Technische Spezifikationen

Optische Spezifikationen (T=25°C)

Mechanische und Umgebungsspezifikationen

Produktdetails

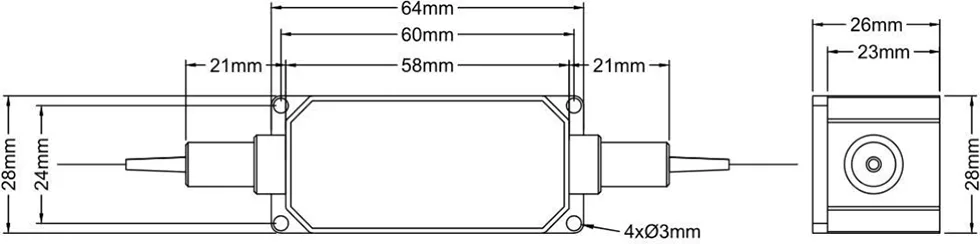

Verpackungsabmessungen

Der Isolator ist in einem kompakten, robusten Kunststoffgehäuse mit folgenden Abmessungen (Einheit: mm) verpackt:

Funktionsprinzip

Ein fasergekoppelter optischer 850-nm-Hochleistungsisolator ist eine passive optische Komponente, die eine nichtreziproke Lichtübertragung ermöglicht, sodass optische Vorwärtssignale passieren können und gleichzeitig Rückreflexionen in faserbasierten Systemen blockiert werden.

Das Gerät basiert auf dem Faraday-Rotationseffekt in Kombination mit Polarisationsoptik und ist sowohl als Single-Mode-Faser (SMF) als auch als polarisationserhaltende Faser (PMF) erhältlich und ermöglicht so eine flexible Integration in verschiedene optische Systeme.

● Vorwärtsrichtung: Licht dringt mit minimalem Einfügungsverlust durch

● Umgekehrte Richtung: Zurückreflektiertes Licht wird durch hohe Isolierung blockiert

● Schützt Laserdioden und Verstärker vor durch Rückreflexion verursachten Schäden und Rauschen

● Verbessert die Systemstabilität und reduziert Intensitätsrauschen (RIN).

Warum Box Optronics wählen?

●  ✓ Strenge Qualitätskontrolle mit 100 % Prüfung vor dem Versand

●  ✓ Wettbewerbsfähige Preise mit stabiler Massenlieferfähigkeit

●  ✓ Flexible Anpassungsoptionen für Wellenlänge, Leistung und Faser

●  ✓ 7×24 Stunden technischer Support und schnelle Reaktion

●  ✓ Mustertests zur Bewertung verfügbar

●  ✓ Weltweiter Versand mit DHL, UPS, FedEx Expressversand

Bestellinformationen

Modellnomenklatur

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Beispiel:HPIS -850 -0 -1 -1 -0 -00- FA

850 nm optischer Hochleistungsisolator, SM-Faser, 900 µm Bündelader, 1 m Faserlänge, Abmessung: 58 x 28 x 26 mm, 500 mW Belastbarkeit, FC/APC-Anschluss

Verfügbare Anpassungsoptionen

● Mittenwellenlänge: 850 nm, 980 nm, 1030 nm, 1064 nm, 1310 nm, 1550 nm

● Nennleistung: 0,5 W, 1 W, 2 W, 5 W, 10 W, höhere Leistung verfügbar

● Fasertyp: 780HP, SMF-28, PM1550, andere Spezialfasern

● Faserlänge: 0,5 m, 1 m, 1,5 m, 2 m (benutzerdefinierte Längen)

● Pigtail-Typ: 900 um Bündelader, 3,0 mm Bündelader, blanke Faser

● Paketgröße: Standard- oder benutzerdefinierte Paketabmessungen

Für individuelle Anforderungen wenden Sie sich bitte an unser Vertriebsteam:

E-Mail: sales06@boxoptronics.com

Tel.: +86-13322933691

Website: www.boxphotonics.com

Datenblatt und Testbericht

Jedem Gerät liegt ein umfassender Testbericht bei, der die gemessenen Leistungsparameter dokumentiert. Die Datenblatt-PDF-Datei enthält detaillierte Spezifikationen.

● Individueller Testbericht liegt jedem Gerät bei

Datenblatt

Angebots- und Zahlungsbedingungen

Angebotsbedingungen

● EXW (Ab Werk): Empfohlen, wenn Sie ein DHL/UPS/FedEx-Konto haben. Wir versenden über Ihr Konto; Es werden von uns keine Versandkosten berechnet.

● DAP (Delivered at Place): Wenn Sie kein Kurierkonto haben, können wir den Versand mit vorausbezahlter Fracht arrangieren.

● Andere Bedingungen: Bitte kontaktieren Sie uns, um dies zu besprechen.

Zahlungsbedingungen

● PayPal: Schnelle und sichere Zahlung für Muster und Kleinbestellungen

● T/T (Banküberweisung): Standardzahlungsmethode für normale Produktionsaufträge

● Alibaba Trade Assurance: Sicherer Bestellschutz für Online-Transaktionen mit Käufergarantie

● Flexible Zahlungsbedingungen: Verhandelbar für langfristige oder strategische Partner

Vorlaufzeit

● Standardproduktion: ~10 Arbeitstage

● Benutzerdefinierte Konfigurationen: 15–20 Werktage

● Mengenbestellungen: Bitte kontaktieren Sie uns für den Produktionsplan

● Internationaler Versand: ~3–5 Werktage (DHL/UPS/FedEx Express)

● Beschleunigter Service: Auf Anfrage verfügbar (möglicherweise fällt eine zusätzliche Gebühr an)

Betriebshinweise und Handhabung

ESD-Schutz

Obwohl optische Isolatoren passive Geräte sind, ist dennoch eine ordnungsgemäße Handhabung erforderlich, um Leistung und Zuverlässigkeit aufrechtzuerhalten.

● Mit sauberen, fusselfreien Handschuhen handhaben, um eine Kontamination zu vermeiden

● Arbeiten Sie auf einer sauberen, staubfreien Oberfläche

● Vermeiden Sie es, die Faserendflächen direkt zu berühren

● Bewahren Sie die Staubschutzkappen auf den Anschlüssen auf, wenn sie nicht verwendet werden

Umgang mit Fasern

● Vermeiden Sie eine übermäßige Biegung der Faser (Mindestbiegeradius: 30 mm).

● Ziehen oder verdrehen Sie nicht an den Faserpigtails

● Reinigen Sie die Glasfaseranschlüsse vor dem Anschließen mit Isopropylalkohol

● Verwenden Sie immer Staubschutzkappen, wenn der Stecker nicht verwendet wird

● Inspizieren Sie die Endfläche der Faser vor der Verwendung auf Beschädigungen

● Überschreiten Sie nicht die maximale Zugbelastung

Überlegungen zur Stromversorgung

● Stellen Sie sicher, dass die Eingangsleistung das Nennmaximum nicht überschreitet

● Verwenden Sie eine ordnungsgemäße Stromüberwachung, um eine Überlastung zu vermeiden

● Sorgen Sie für eine ordnungsgemäße Wärmeableitung bei hohen Leistungsstufen

● Montage auf einem Kühlkörper für Hochleistungs-Dauerbetrieb

Installation und Montage

● Befestigen Sie den Isolator sicher mithilfe der 4 Befestigungslöcher

● Sorgen Sie für eine ordnungsgemäße Ausrichtung, um zusätzliche Verluste zu minimieren

● Lassen Sie ausreichend Platz für den Faserbiegeradius

● Um Zuverlässigkeit zu gewährleisten, muss das Gerät innerhalb des angegebenen Temperaturbereichs betrieben werden

● Vermeiden Sie mechanische Belastungen der Faserpigtails

Qualitätssicherung und After-Sales-Service

Garantiezeitraum

Box Optronics garantiert für einen Zeitraum von 12 Monaten ab Kaufdatum, dass dieses Produkt frei von Material- und Verarbeitungsfehlern ist. Während der Garantiezeit reparieren oder ersetzen wir defekte Produkte nach unserem Ermessen kostenlos.

Garantieausschlüsse

Die folgenden Bedingungen fallen nicht unter die kostenlose Garantie:

● Schäden, die durch natürliche Faktoren (Blitzschlag, Überschwemmung usw.) oder Umwelteinflüsse verursacht werden

● Fehlfunktionen aufgrund unsachgemäßer Bedienung oder Missbrauch durch den Benutzer

● Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde

● Unautorisierte Demontage-, Modifikations- oder Reparaturversuche

● Veränderte oder unvollständige Garantieetiketten am Gehäuse

● Schäden oder Verlust während des Transports nach dem Versand

● Schäden, die durch Überschreitung der maximalen Nennleistung oder Betriebsbedingungen verursacht werden

Kundendienst

● Schnelle Reaktionszeit: innerhalb von 24 Stunden an Werktagen

● Remote-Fehlerbehebung und Anwendungssupport

● Kostenpflichtiger Wartungsservice nach der Garantiezeit verfügbar

● Maßgeschneiderte technische Beratungsdienste
