1550 nm 1 W fasergekoppelter Laser

Inhaltsverzeichnis

1. Einführung des fasergekoppelten 1550-nm-1-W-Lasers

2. Produktspezifikationen

3. Funktionen

4. Bewerbungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt und Testblatt

8. Angebots- und Zahlungsbedingungen

9. Bedienungsanleitung

10. Betriebshinweise und Wartung

11. Qualitätssicherung und Kundendienst

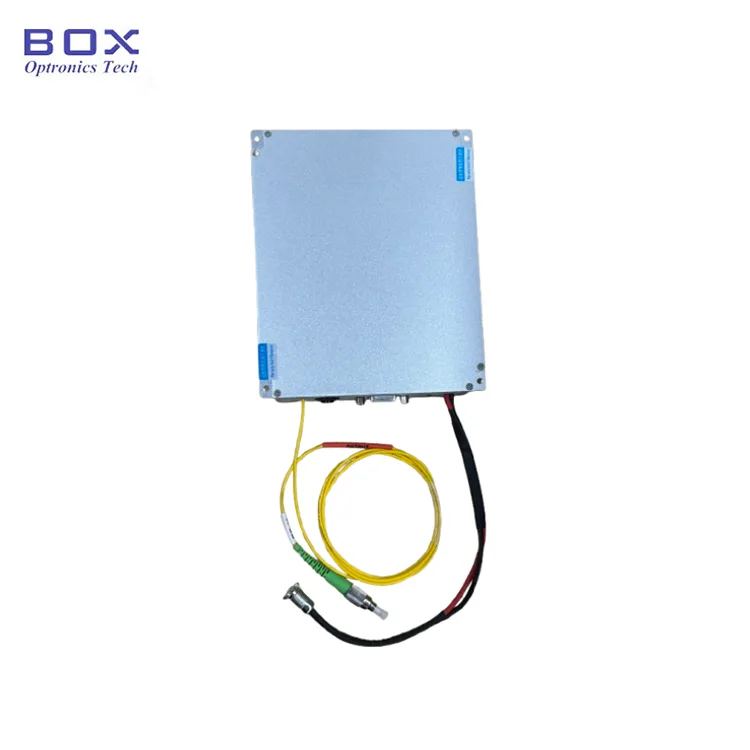

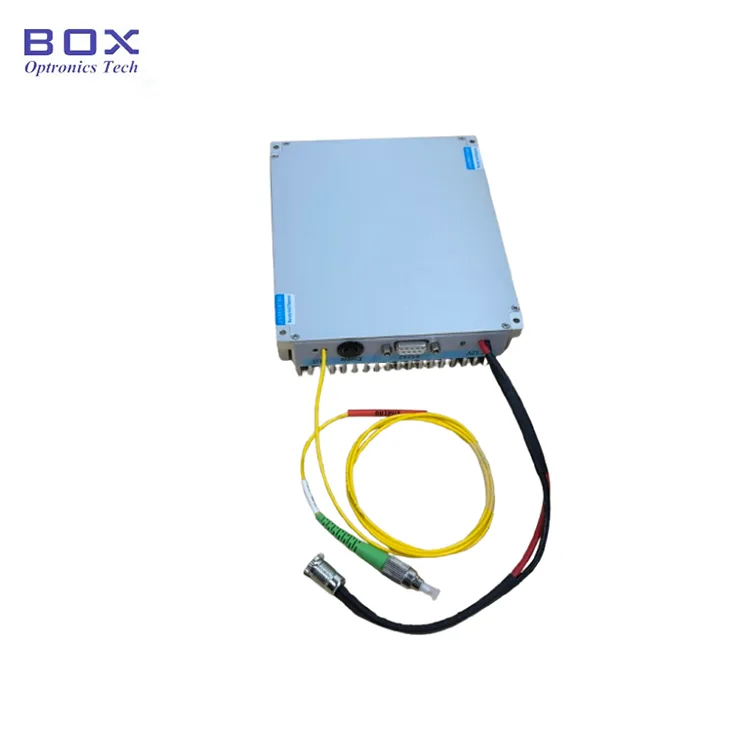

Produkteinführung: 1550 nm 1 W fasergekoppelter Laser

Der fasergekoppelte 1550-nm-1-W-Laser nutzt einen DFB-Seed-Laser in Kombination mit einem optischen Hochleistungsverstärkungsmodul, um eine Hochleistungslaserleistung mit einer Wellenlänge zu erzielen. Es zeichnet sich durch eine hohe Wellenlängengenauigkeit und ein hohes Seitenmoden-Unterdrückungsverhältnis aus. Zu den Optionen gehören Singlemode- oder polarisationserhaltende Fasern; Das Gerät bietet eine hohe Ausgangsleistung mit einstellbarem Strom, sofortige Lichtemission beim Einschalten und eine benutzerfreundliche Bedienung, was es ideal für den Laborgebrauch durch Forscher macht.

Produktspezifikationen: 1550 nm 1 W fasergekoppelter Laser

Produktmerkmale: 1550 nm 1 W fasergekoppelter Laser

● DFB-Seed + High-Power-Gain-Stage-Architektur, die Linienbreite und Leistung ausgleicht;

● Außergewöhnliche Leistungsstabilität für langanhaltenden Dauerbetrieb;

● SM- und PM-Faseroptionen für flexible Systemintegration;

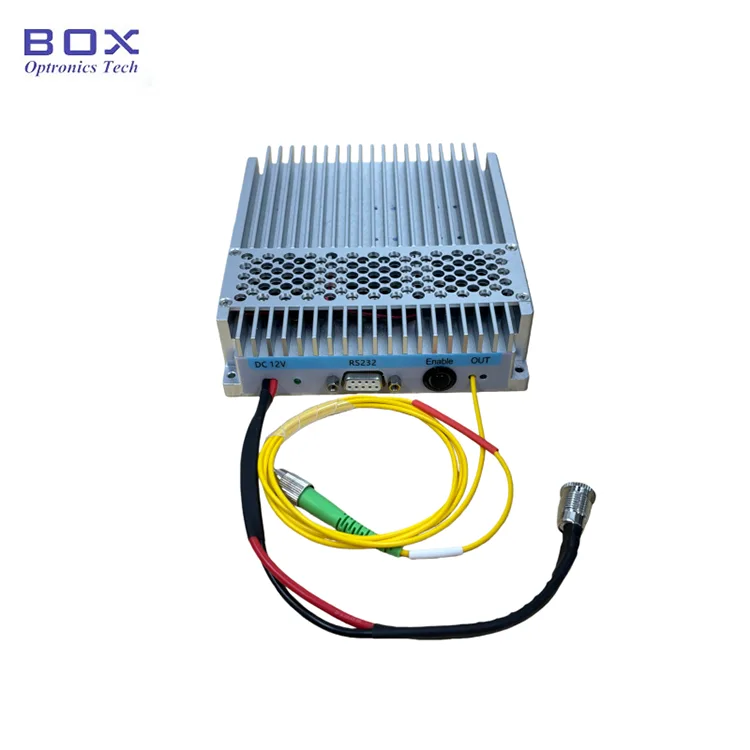

● Tisch- und Modulpakete für die Labor- und OEM-Integration;

● 10–100 % stufenlose Leistungsanpassung.

Produktanwendungen: 1550 nm 1 W fasergekoppelter Laser

● Kohärente optische Kommunikationstests und -forschung;

● Nichtlineare Optik und Superkontinuumserzeugung;

● Lichtquelle des LiDAR-Senders;

● Pumpen und Verstärkungscharakterisierung von Faserverstärkern.

Produktdetails: 1550 nm 1 W fasergekoppelter Laser

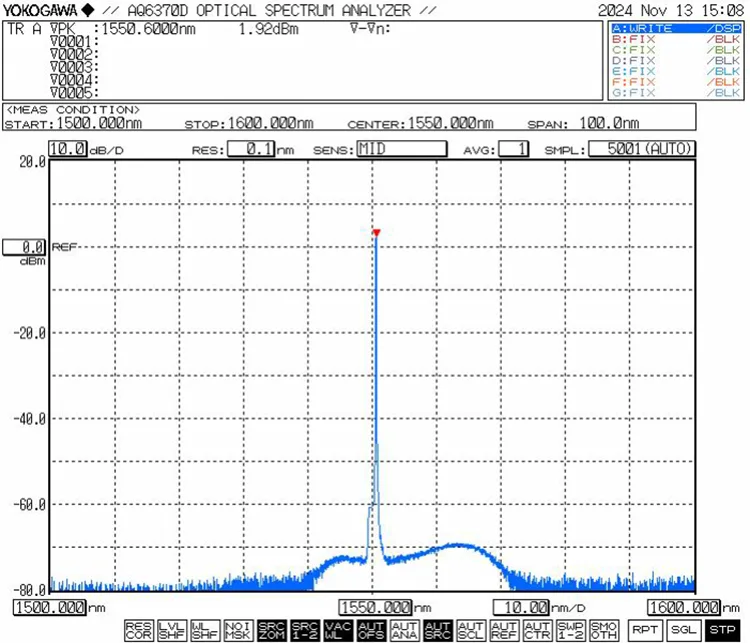

● Typische Kennlinie: λ= 1550 nm, Linienbreite ≤3MHz, Pavg= 20W

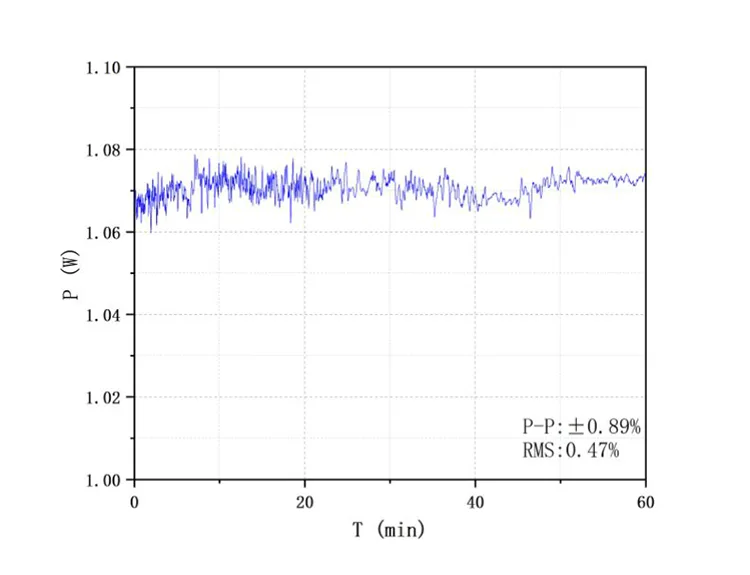

● Laserleistung und Leistungsstabilität (Leistungsstabilitätstest bei 1 W)

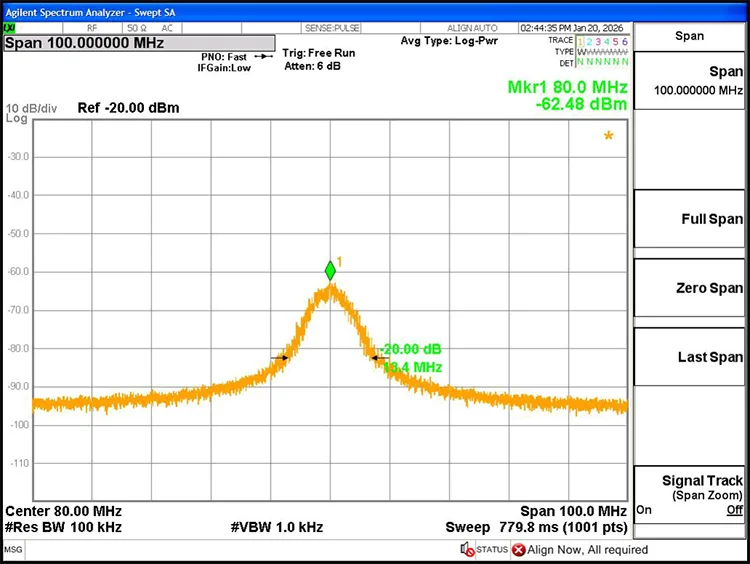

● Laserlinienbreite bei 3 dB: 0,67 MHz

Bestellinformationen – fasergekoppelter 1550-nm-1-W-Laser

zB: HFL-1550-30-PM-M31

(Bestellinformationen: 1550 nm 1 W fasergekoppelter Laser, 1 W (30 dBm) Ausgangsleistung, PM1550-Faser, Modulpaket).

Datenblatt und Testblatt – fasergekoppelter 1550-nm-1-W-Laser

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen – 1550 nm 1 W fasergekoppelter Laser

● Angebotsbedingungen

(1) EXW

(2) DAP

(3) Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Betriebsschritte – fasergekoppelter 1550-nm-1-W-Laser

Schritt 1. Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind.

● Standardzubehör

Schritt 2. Stromversorgung: Der Stromanschluss verwendet eine Standard-DC5,5×2,1-mm-Schnittstelle. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. Ein Stromkabel mit U-förmigem Stecker zum Anschluss an ein Schaltnetzteil ist auf Anfrage beim Kauf erhältlich.

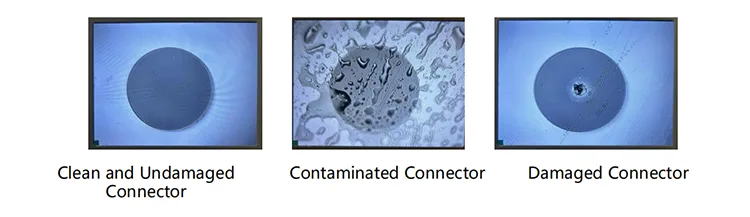

Schritt 3. Anschließen der Ausgangsfaser: Entfernen Sie die Staubkappe vom Glasfaserstecker, überprüfen Sie die Endfläche auf Verschmutzung oder Beschädigung und stellen Sie sicher, dass sie sauber ist, bevor Sie sie an andere Glasfasergeräte oder Testgeräte anschließen. Für Hochleistungsmodelle wird Fusionsspleißen empfohlen.

Setp4. An den Host-Computer anschließen: Verwenden Sie das mitgelieferte serielle USB-RS232-Datenkabel, um das Modul an den Computer anzuschließen. Installieren Sie den dedizierten seriellen Treiber (bereitgestellt von Box Optronics), um die Kommunikation zu ermöglichen. Ohne den Treiber kann die Hostsoftware keine Verbindung zum Modul herstellen.

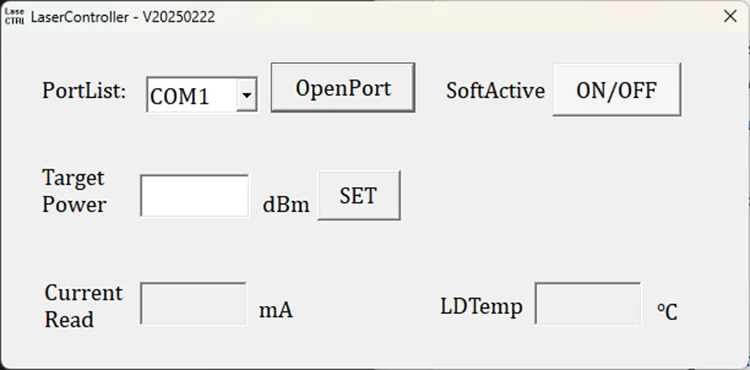

Schritt 5. Steuersoftware: Die Host-Software ermöglicht die Anpassung der Ausgangsleistung und die Steuerung der Laserleistung über die Schaltfläche „SoftActive“ (siehe Schnittstellendiagramm unten). Die Software zeigt den eingestellten Pumpenstrom, die Ausgangsleistung und den Temperaturüberwachungsstatus an

Schritt 6. Klicken Sie nach der Verwendung auf die Schaltfläche „Schließen“, schalten Sie die Stromversorgung aus und trennen Sie die Glasfaserverbindung.

Betriebshinweise und Wartung – fasergekoppelter 1550-nm-1-W-Laser

● Vermeiden Sie häufiges Ein-/Ausstecken von Glasfaseranschlüssen, um Staubansammlungen und Schäden an der Endfläche zu vermeiden.

● Reinigen Sie die Glasfaseranschlüsse mit einem fusselfreien Tuch und prüfen Sie sie vor dem Anschließen mit einem Faserendflächendetektor. Verbinden/trennen Sie Glasfasern immer ohne Strom, um Verbrennungen an der Endfläche zu vermeiden. Verschließen Sie unbenutzte Anschlüsse mit Staubkappen.

● Bitte treffen Sie Vorsichtsmaßnahmen gegen Feuchtigkeit, Staub und Korrosion. An einem trockenen Ort aufbewahren.

● Stellen Sie es bei längerem Gebrauch auf einen Kühlkörper.

Qualitätssicherung und Kundendienst – fasergekoppelter 1550-nm-1-W-Laser

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
