Produktübersicht – Optischer Leistungsmesser

Das optische Leistungsmessgerät von Box Optronics ist ein leistungsstarkes optoelektronisches Messgerät, das für die präzise Erkennung und Analyse optischer Leistung entwickelt wurde. Unsere Leistungsmesser basieren auf hochwertigen Silizium- (Si) und Indium-Gallium-Arsenid- (InGaAs) Fotodiodendetektoren und liefern genaue und zuverlässige Messungen im ultravioletten, sichtbaren, nahen Infrarot- und mittleren Infrarot-Spektralbereich.

Die Serie umfasst sowohl Tisch-Mehrkanalmodelle (PM-MC-4-B5) für Labor- und Produktionstests als auch kompakte tragbare Einkanalmodelle (PM-SC-1-HD) für Feldtests und Vor-Ort-Kalibrierung. Alle Geräte verfügen über intuitive Touchscreen-Schnittstellen, statistische Echtzeitanalysen (Strom, Min., Max., Durchschnitt, Spitze-zu-Spitze, Standardabweichung) und USB-Konnektivität für PC-basierte Datenerfassung und -analyse. Mit austauschbaren Detektorköpfen, die verschiedene Wellenlängenbänder und Leistungsbereiche unterstützen, optionalen Ulbrichtkugel-Designs für eine gleichmäßige Strahlsammlung und flexiblem Faserkopplungszubehör (Bare-Fiber-Adapter und FC-Faser-Adapter) können unsere optischen Leistungsmesser entsprechend den spezifischen Anforderungen konfiguriert werden.

Hauptmerkmale: Optischer Leistungsmesser

● Hohe Messauflösung: 0,001 dB für präzise Leistungsmessungen

● Großer Leistungsbereich: 1nW~10mW oder 10uW~10W

● Breite Wellenlängenabdeckung: 400–1100 nm (Si), 900–1650 nm (InGaAs), 1100–2200 nm (InGaAs)

● Mehrere Formfaktoren: Tisch- (4-Kanal) und Handheld-Konfigurationen (1-Kanal) verfügbar

● Integrierte statistische Leistungsanalyse: aktueller Wert, Minimum, Maximum, Durchschnitt, Spitze-zu-Spitze, Standardabweichung

● Konfigurierbares Datenabtastintervall: 0,1 s bis 1 s

● Intuitive Touchscreen-Benutzeroberfläche mit Echtzeitanzeige

● USB-Konnektivität mit Host-Software zur Datenprotokollierung und grafischen Analyse

● Analoger Spannungsausgang (0~2,5 V) über BNC/SMA

● Kompatibel mit Zubehör für Bare-Fiber-Adapter (BFA) und FC-Fiber-Adapter (FCA).

● Kompaktes, robustes Design, geeignet für Labor- und Industrieumgebungen

● Messunsicherheit: ±5 %

Typische Anwendungen: Optischer Leistungsmesser

● Prüfung und Charakterisierung optischer Komponenten (Laserdioden, Fasern, Verstärker, Isolatoren)

● Überprüfung der Laserleistung und Stabilitätsüberwachung

● Ausrichtung und Verlustmessung von Glasfasersystemen

● Forschungs- und Entwicklungslabore in Photonik und Optoelektronik

● Qualitätskontrolle und Prüfung industrieller Laserproduktionslinien

● Kalibrierung und Validierung optischer Sensoren

● Prüfung von Telekommunikationskomponenten (CWDM, DWDM, Transceiver)

● Optische Laboratorien für Ausbildung und Universität

● Außendienst und Gerätekalibrierung vor Ort

Technische Spezifikationen – Optischer Leistungsmesser

Detektorspezifikationen (T=25°C)

Spezifikationen der Host-Einheit

Zubehörspezifikationen

Produktdetails-Optischer Leistungsmesser

Was ist ein optischer Leistungsmesser?

Ein optischer Leistungsmesser ist ein optoelektronisches Präzisionsinstrument zur Messung der Leistung optischer Signale, typischerweise von Lasern, Leuchtdioden (LEDs) oder faseroptischen Übertragungssystemen.

Es besteht aus zwei Hauptkomponenten: einem kalibrierten Fotodioden-Sensorkopf, der die eingehende optische Leistung in elektrischen Strom umwandelt, und einer Anzeige-/Verarbeitungseinheit, die den gemessenen Leistungswert in Einheiten wie Watt (W), Milliwatt (mW) oder Dezibel relativ zu 1 mW (dBm) verstärkt, digitalisiert und anzeigt.

Optische Leistungsmesser sind grundlegende Werkzeuge in der Photonikforschung, der Glasfaserkommunikation, der Laserherstellung und der Qualitätskontrolle. Sie werden zur Charakterisierung der Laserleistung, zur Messung der Fasereinfügungsdämpfung, zur Messung der Ausgangsleistung und Verstärkung optischer Verstärker sowie zur Überprüfung des Leistungsbudgets auf Systemebene verwendet.

Die Wahl des Detektormaterials (Silizium für sichtbares/NIR, InGaAs für NIR/SWIR) bestimmt den Wellenlängenbereich und die Empfindlichkeit des Instruments.

Übersicht über die Produktserien

Box Optronics bietet eine modulare Plattform für optische Leistungsmesser mit austauschbaren Detektorköpfen und zwei Optionen für Hosteinheiten, sodass Kunden ein System konfigurieren können, das für ihre spezifischen Messanforderungen optimiert ist:

Detektorköpfe

• PMS-4011-2040: Silizium-Fotodiodendetektor mit Ulbrichtkugel, der 400 bis 1100 nm mit einem Leistungsbereich von -20 bis +40 dBm (10 μW bis 10 W) abdeckt. Ideal für Laserleistungsmessungen im sichtbaren und nahen Infrarotbereich.

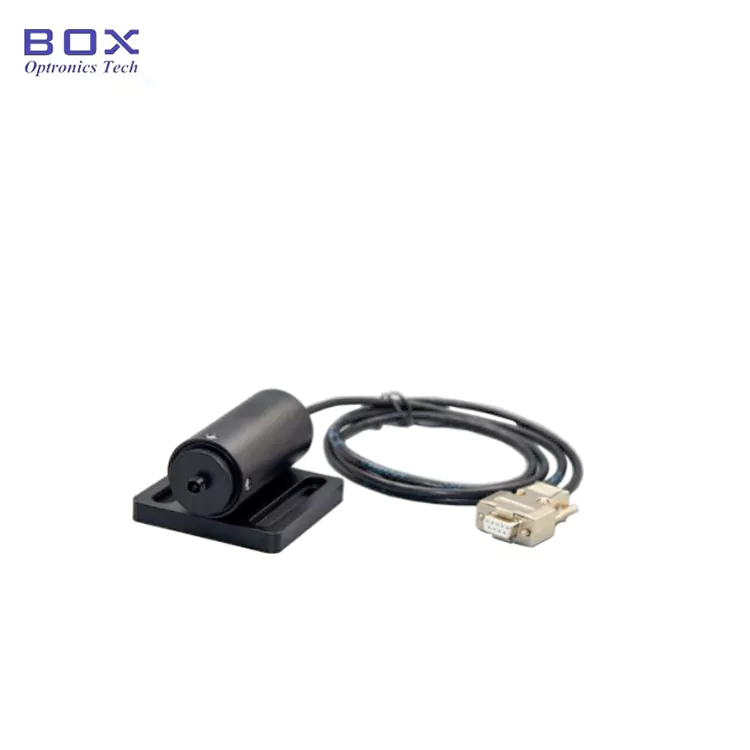

• PMS-9016-6010: InGaAs-Fotodiodendetektor (keine Ulbrichtkugel), der 900 bis 1650 nm mit einem erweiterten Niederleistungsbereich von -60 bis +10 dBm (1 nW bis 10 mW) abdeckt. Optimiert für hochempfindliche Telekommunikationsbandmessungen.

• PMS-9016-2043: InGaAs-Fotodiodendetektor mit Ulbrichtkugel, der 900 bis 1650 nm mit einem breiten Leistungsbereich von -20 bis +43 dBm (10 μW bis 20 W) abdeckt. Geeignet für allgemeine Telekommunikations- und Datenkommunikationstests.

• PMS-1122-2040: InGaAs-Fotodiodendetektor mit erweiterter Wellenlänge und Ulbrichtkugel, der 1100 bis 2200 nm mit einem Leistungsbereich von -20 bis +40 dBm (10 μW bis 10 W) abdeckt. Entwickelt für Kurzwellen-Infrarot-Anwendungen (SWIR).

Host-Einheiten

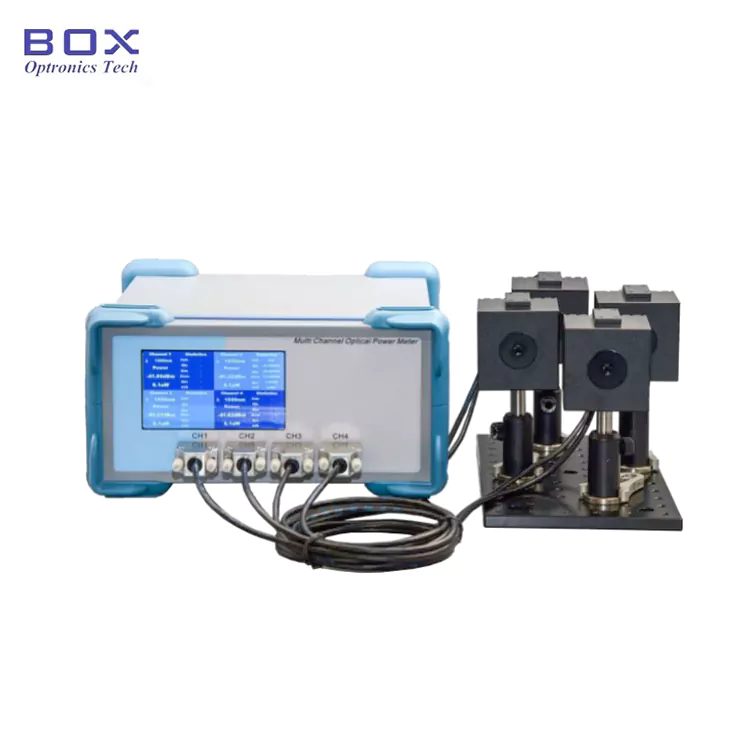

• PM-MC-4-B5 (Tischgerät mit mehreren Kanälen): Vierkanaliges Tischgerät mit großem Touchscreen-Display, das die gleichzeitige Messung von bis zu vier Detektorkanälen unterstützt. Ideal für Laboreinrichtungen, Produktionsteststationen und Anwendungen, die eine Mehrpunktüberwachung erfordern.

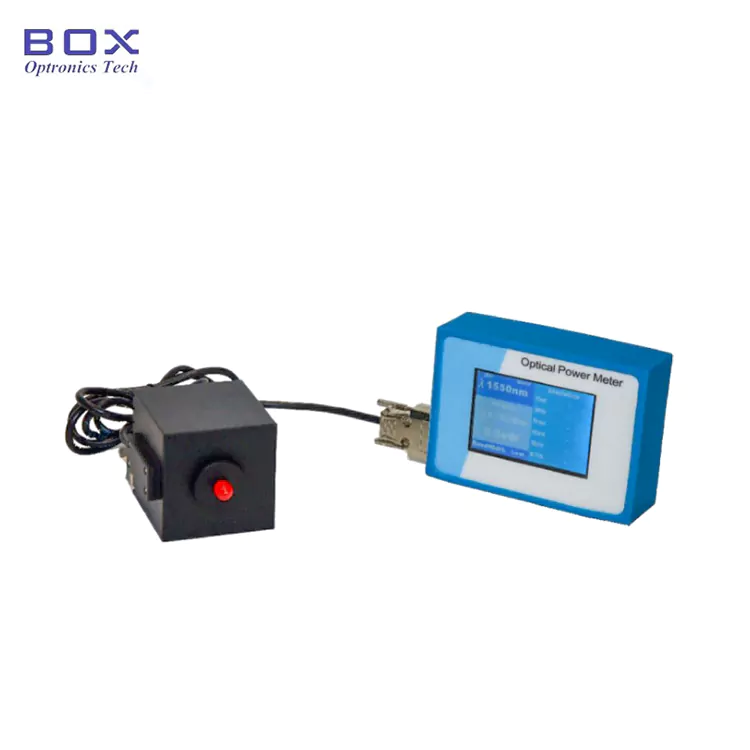

• PM-SC-1-HD (Handheld Single-Channel): Kompaktes Einkanal-Handgerät mit Touchscreen-Schnittstelle, konzipiert für den mobilen Einsatz und den Einsatz vor Ort. Perfekt für die Kalibrierung vor Ort, den Außendienst und mobile Testanwendungen.

Bestellinformationen – Optischer Leistungsmesser

Modellnomenklatur

Namenskonvention für Host-Einheiten

PM - XX - X - XX

Beispiel: PM-MC-4-B5

Namenskonvention für Detektoren

PMS - XXXX - XXXX - XX

Beispiel: PMS-9016-2040-FC

Datenblatt und Software-optischer Leistungsmesser

Datenblatt

· Fernbedienung über USB-Schnittstelle. Download-Link für PC-Software im Lieferumfang enthalten.

Angebots- und Zahlungsbedingungen

Angebotsbedingungen

· EXW

· DAP

· FOB

· Andere Bedingungen: Bitte kontaktieren Sie uns, um dies zu besprechen.

Zahlungsbedingungen

· PayPal: Schnelle und sichere Zahlung für Muster und Kleinbestellungen

· T/T (Banküberweisung): Standardzahlungsmethode für normale Produktionsaufträge

· Alibaba Trade Assurance: Sicherer Bestellschutz für Online-Transaktionen mit Käufergarantie

· Kreditkarte: Verfügbar über die Plattformen PayPal und Alibaba

· Flexible Zahlungsbedingungen: Verhandelbar

Vorlaufzeit

· Standardeinheiten (vorrätige Modelle): 3–5 Werktage

· Standardproduktion: 10–15 Werktage

· Mengenbestellungen: Bitte kontaktieren Sie uns für den Produktionsplan

· Internationaler Versand: ~5 Werktage (DHL/UPS/FedEx Express)

· Beschleunigter Service: Auf Anfrage verfügbar

Betriebshinweise und Handhabung – optischer Leistungsmesser

Sicherheitsvorkehrungen

· Schauen Sie niemals direkt in einen aktiven Laserstrahl oder einen optischen Ausgangsanschluss

· Befolgen Sie immer die entsprechenden Lasersicherheitsprotokolle und tragen Sie geeignete Laserschutzbrillen

· Überschreiten Sie nicht die maximale Nennleistung für das verwendete Detektormodell

· Trennen Sie die Stromversorgung, bevor Sie das Gerät reinigen oder warten

· Verwenden Sie nur das angegebene Netzteil, um Schäden am Instrument zu vermeiden

Pflege und Wartung des Detektors

· Halten Sie die Detektoröffnung sauber und frei von Staub, Öl und Schmutz

· Verwenden Sie zum Reinigen der Detektoroberfläche saubere, fusselfreie Tücher und eine geeignete optische Reinigungslösung

· Setzen Sie die Schutzkappen immer wieder auf den Detektor, wenn er nicht verwendet wird

· Berühren Sie die aktive Detektoroberfläche nicht mit den Fingern oder Werkzeugen

· Reinigen Sie die Glasfaseranschlüsse vor dem Einstecken mit geeigneten Reinigungswerkzeugen

· Vermeiden Sie es, den Detektor fallen zu lassen und keinen mechanischen Erschütterungen auszusetzen

· Bei Nichtgebrauch in einer sauberen, trockenen Umgebung aufbewahren

· Eine regelmäßige Neukalibrierung wird jährlich empfohlen

Qualitätssicherung

Box Optronics ist bestrebt, qualitativ hochwertige optische Test- und Messgeräte mit zuverlässiger, konsistenter Leistung bereitzustellen. Alle unsere optischen Leistungsmessgeräte werden vor dem Versand strengen Test-, Kalibrierungs- und Qualitätskontrollverfahren unterzogen.

Garantie

· 12 Monate eingeschränkte Garantie ab Lieferdatum

· Die Garantie deckt Material- und Verarbeitungsfehler ab

· Kostenlose Reparatur oder Ersatz für defekte Geräte im Rahmen der Garantie

· Die Garantie deckt keine Schäden ab, die durch Missbrauch, unsachgemäße Handhabung, unbefugte Modifikation oder normalen Verschleiß von Verbrauchsteilen entstehen
