1270 nm 10 dBm optischer Halbleiterverstärker

Inhaltsverzeichnis

1. Einführung der 1270nm 10 dBm optischer Halbleiterverstärker

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

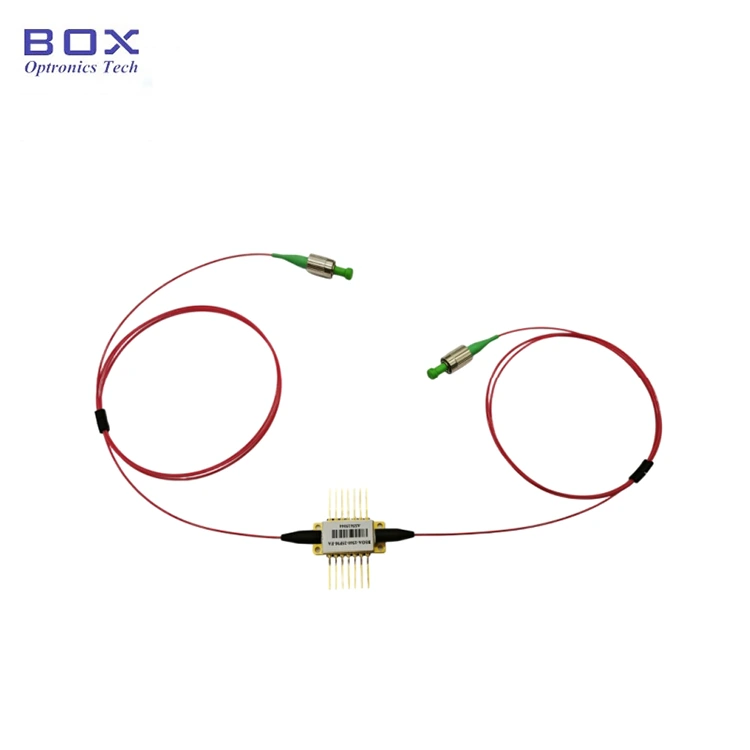

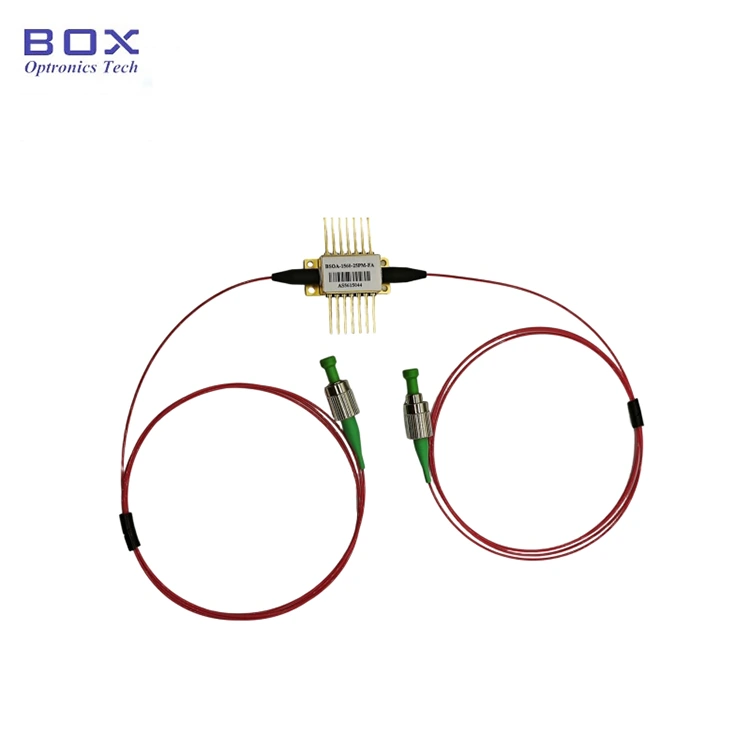

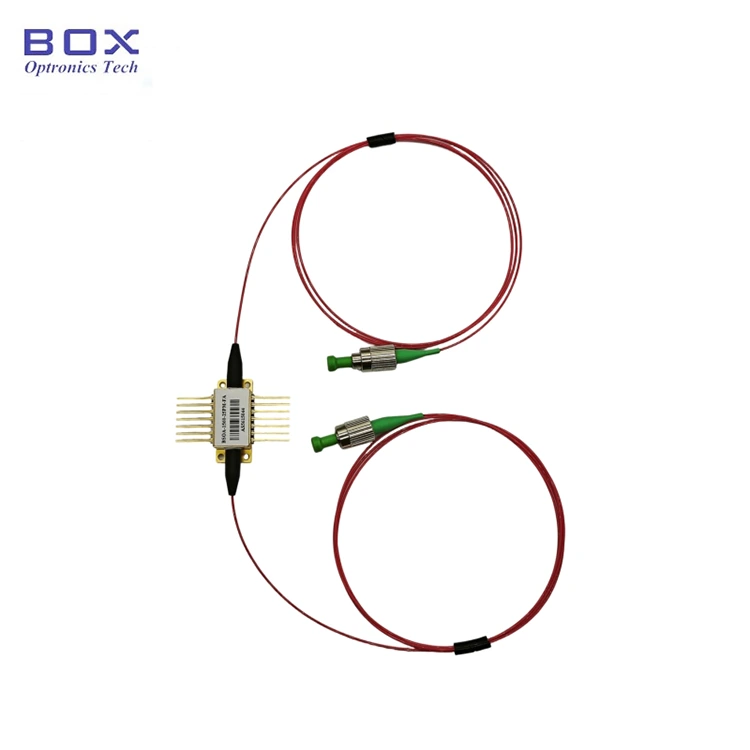

Dies ist ein optischer Halbleiterverstärker mit 1270 nm und 10 dBm mit einem 14-poligen Butterfly-Gehäuse. Es verfügt über eine optische Sättigungsleistung von 10 bis 13 dBm. 18 dB Kleinsignalverstärkung, über 60 nm –3 dB Verstärkungsbandbreite und integriert TEC und Thermistor für ein stabiles und glattes Spektrum. Geeignet zur Schadensentschädigung Glasfaserverbindungen und -schalter, WDM-Glasfasernetzwerke und MOPA Laser.

Produkt Spezifikationen

Produkt Funktionen

● 40G und 100G C-Band blockiert Verschluss oder Modulation;

● Geräuscharm Abbildung &Geringe Polarisationsabhängigkeit;

● 14-polig BTF-Paket mit TEC und Thermistor.

Produktanwendungen

● Schadenersatz für Glasfaserverbindung und -schalter;

● WDM-Faseroptik Netzwerke;

● MOPA (Master-Oszillator). Leistungsverstärker)Laser.

Produkt Einzelheiten

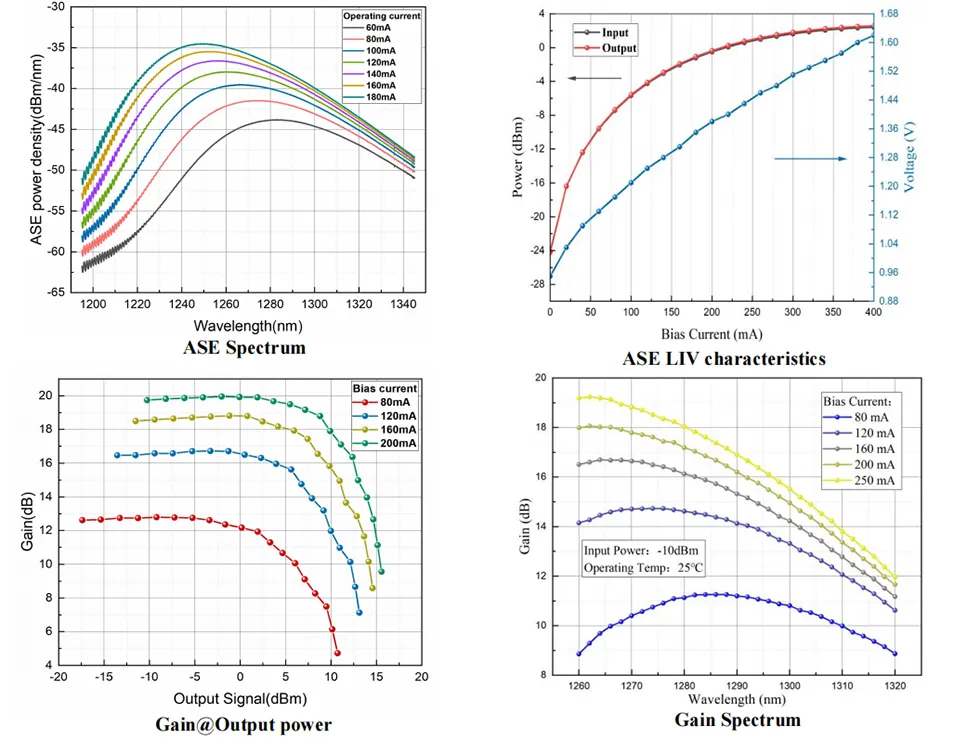

● Typische Kennlinie

● Paketzeichnung und PIN-OUT-Definition (Einheit: mm) – 1270 nm, 10 dBm Optischer Halbleiterverstärker

Bestellen Informationen

Beispiel: BSOA-1270-18SM-FA

(Bestellinformationen: 1270 nm 10 dBm optischer Halbleiterverstärker, 18 dB kleine Signalverstärkung, 10 ~ 13 dBm optische Sättigungsleistung, 14-poliges Butterfly-Gehäuse, mit SM Hi1060-Faser, FC/APC-Anschluss).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Falls vorhanden einige auf Lager, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Während des Betriebs sendet dieses Gerät einen hochintensiven Laserstrahl aus; tun Schauen Sie nicht direkt in die Faserendfläche, da dies zu Augenverletzungen führen kann.

● Dieses Gerät ist elektrostatisch empfindlich; daher strikte Einhaltung Bei der Verpackung sind antistatische Schutzmaßnahmen erforderlich. Transport und Nutzung. Darüber hinaus müssen Vorkehrungen zur Vorbeugung getroffen werden Überspannungen in der Stromversorgung vermeiden, da andernfalls eine dauerhafte Beschädigung des Geräts die Folge sein kann Gerät (z. B. Sicherstellung einer ordnungsgemäßen Geräteerdung und Tragen einer Antistatik-Schutzausrüstung). Handschlaufe).

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
