Optischer Halbleiterverstärker mit 1060 nm und 15 dBm

Inhaltsverzeichnis

1. Einführung der 1060 nm 15 dBm optischer Halbleiterverstärker

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Bestellinformationen

7. Datenblatt

8. Angebots- und Zahlungsbedingungen

9. Vorlaufzeit

10. Betriebshinweise

11. Qualitätssicherung und Kundendienst

Produkteinführung

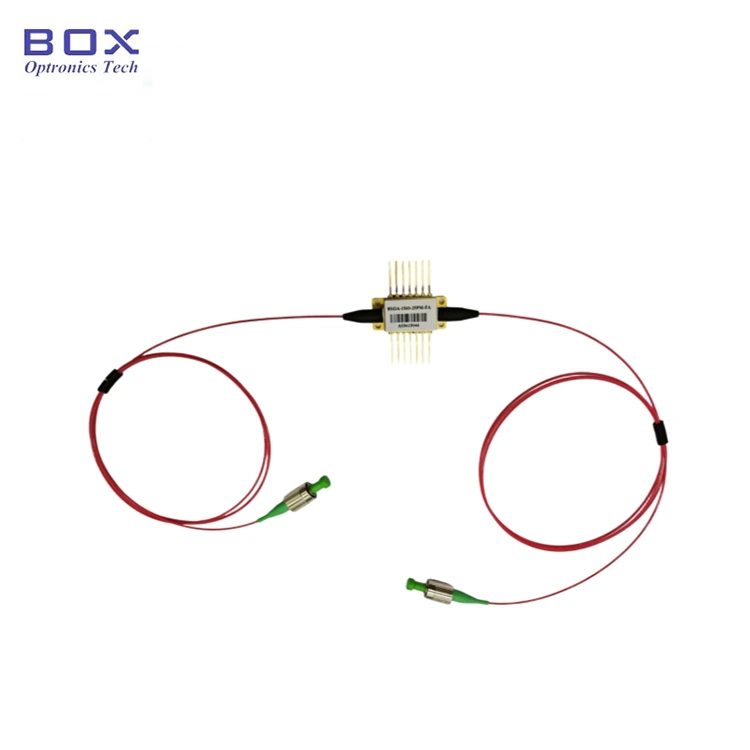

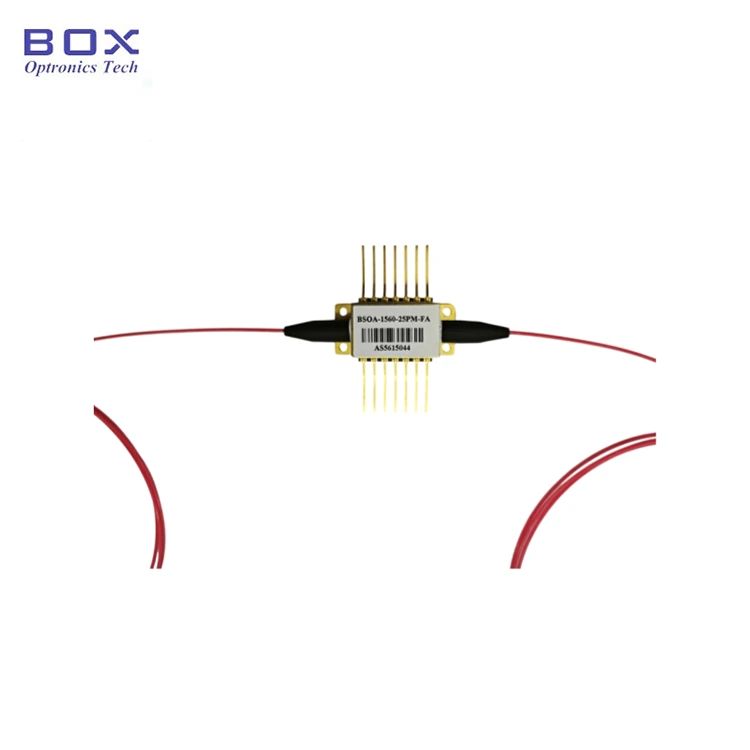

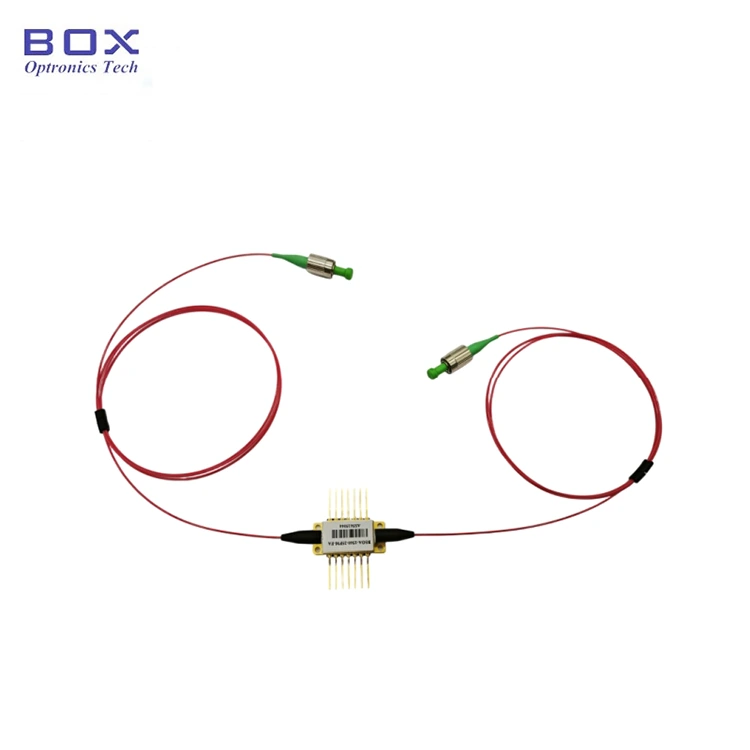

Der optische Halbleiterverstärker (SOA) mit 1060 nm und 15 dBm mit einem 14-Pin-Butterfly-Gehäuse bietet eine leistungsstarke Lösung für optische Anwendungen Verstärkung im Wellenlängenbereich von 1060 nm. Mit einer Ausgangsleistung von 15 dBm und Mit einer Signalverstärkung von 25 dB ist dieser SOA ideal für Anwendungen in optischen Schaltern, medizinische OCT und Wobbelfrequenzquellen. Wenn die Stifte gelötet werden müssen, ist dies der Fall Die Löttemperatur darf 260°C nicht überschreiten und die Lötzeit darf nicht überschritten werden darf 10 Sekunden nicht überschreiten.

Produkt Spezifikationen

Produkt Funktionen

● SMF-28e Glasfaser mit FC/APC-Anschluss;

● Geräuscharm Abbildung &Geringe Polarisationsabhängigkeit;

● 14-polig BTF-Paket mit TEC, Thermistor.

Produkt Anwendungen

● Schadenersatz für Glasfaserverbindung und -schalter;

● Medizinisches OCT;

● Wobbelfrequenzquelle, abstimmbar Laser.

Produkt Einzelheiten

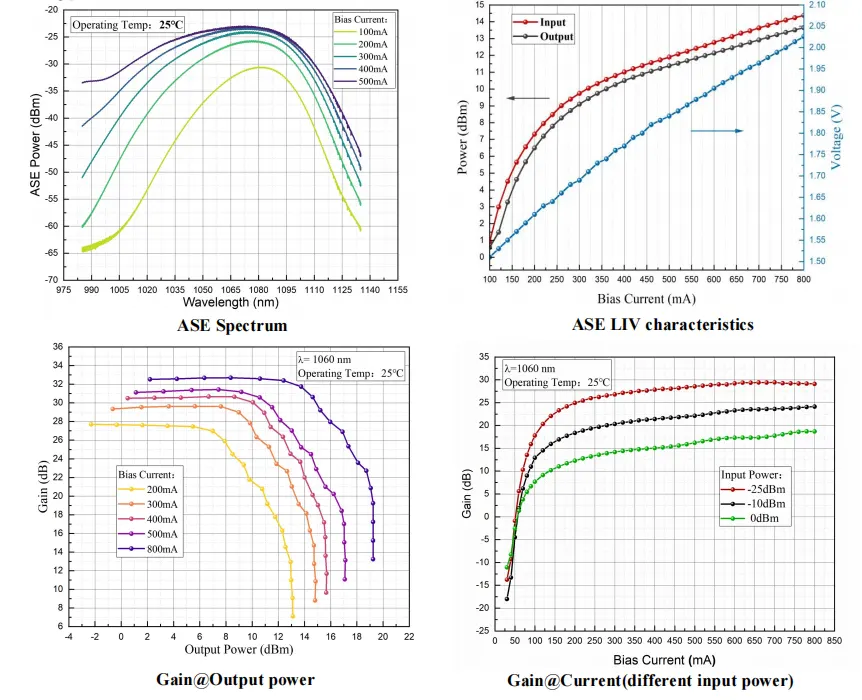

● Typische Kennlinie

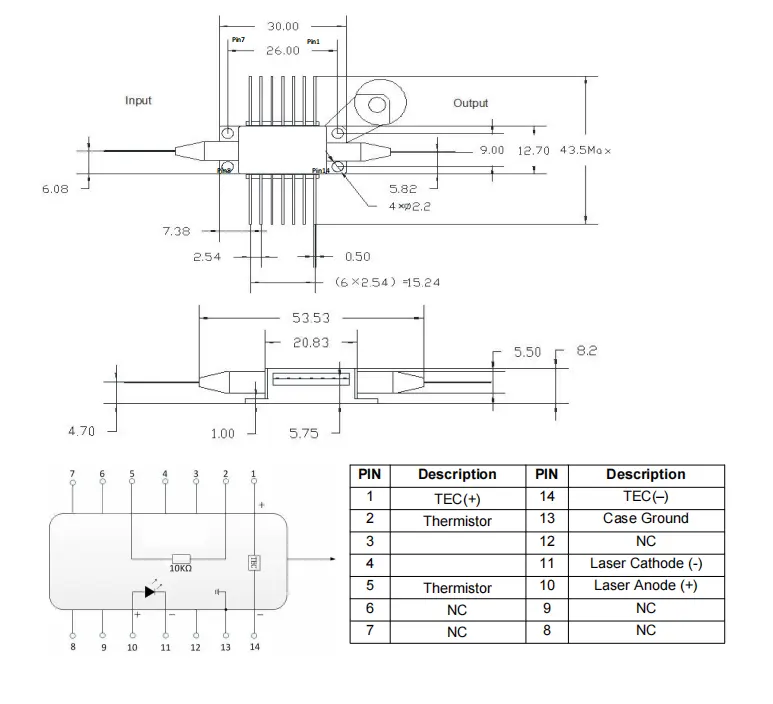

● Paketzeichnung und PIN-OUT-Definition (Einheit: mm) – 1060 nm, 15 dBm Optischer Halbleiterverstärker

Bestellen Informationen

Beispiel: BSOA-1060-25SM-FA

(Bestellinformationen: 1060 nm 15 dBm optischer Halbleiterverstärker, 25 dB kleine Signalverstärkung, 15 dBm optische Sättigungsleistung, 14-poliges Butterfly-Gehäuse, mit SM-Faser, FC/APC-Stecker).

Für andere individuelle Anforderungen wenden Sie sich bitte an: sales06@boxoptronics.com

Datenblatt

Datenblatt

Angebotsbedingungen und Zahlung

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung das EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten im Voraus die Produkte.

(3)Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit

Die Produktion dauert etwa 10-15 Werktage. (Falls vorhanden einige auf Lager, der Versand erfolgt schneller.)

Die internationale Logistik kann 3-5 Werktage dauern.

Betrieb Notizen

● Lichtwellenleiter sind zerbrechlich; Ziehen Sie das Gerät nicht an der Faser. Üben Sie beim Einsetzen oder Entfernen eines Geräts aus der Buchse keinen Druck auf das Gerät aus oder ziehen Sie an der Hülse auf der Rückseite des Gerätegehäuses. Für Geräte Wenn das Gerät mit Anschlüssen ausgestattet ist, stellen Sie sicher, dass sowohl das Gerät als auch der Glasfaseranschluss vorhanden sind beim Ein- oder Ausbau gleichzeitig angehoben werden.

● Wenn die Stifte gelötet werden müssen, darf die Löttemperatur dies nicht tun Die Temperatur darf 260 °C nicht überschreiten und die Lötzeit darf 10 Sekunden nicht überschreiten. Besonders Folgendes muss beachtet werden: Beim Lötvorgang wird die Das Gerät muss stromlos sein und der Lötkolben muss ordnungsgemäß sein geerdet.

● Betreiben eines Lasers bei überhöhten Leistungs- und Temperaturbedingungen Die im Datenblatt aufgeführten Spezifikationen beschleunigen die Alterung des Lasers und das Gerät beschädigen.

Qualitätssicherung und Kundendienst

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht von Menschen verursachte Mängel innerhalb von 1 Jahr ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit kostenlose Reparatur- oder Austauschdienste wird für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Allerdings, Box Optronics behält sich das Recht vor, im Folgenden kostenlose Reparaturleistungen abzulehnen Fälle innerhalb der Garantiezeit:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder verursacht wurden Umwelteinflüsse.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Benutzer.

(3) Offensichtlicher physischer Schaden, der durch menschliches Versagen verursacht wurde.

(4) Unbefugte Demontage, Änderung oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
