Mehrkanalige DFB-Laserquelle

Inhaltsverzeichnis

1. Einführung der Mehrkanal-DFB-Laserquelle

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebots- und Zahlungsbedingungen

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

Produkteinführung – Mehrkanal-DFB-Laserquelle

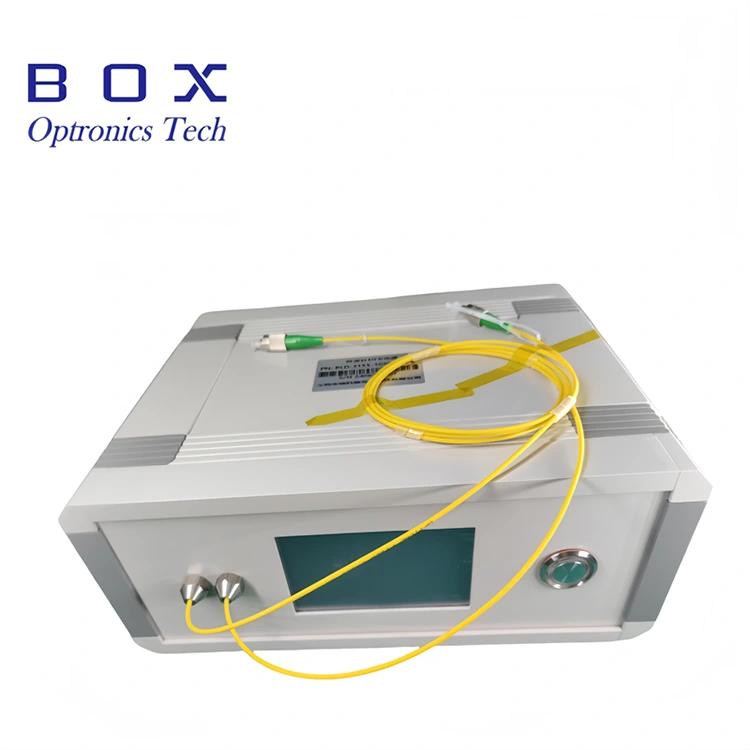

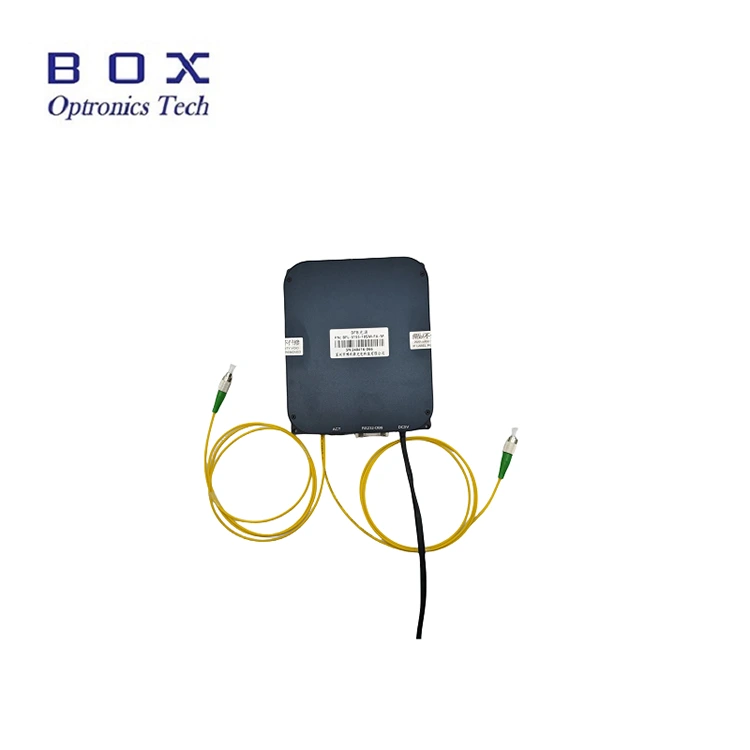

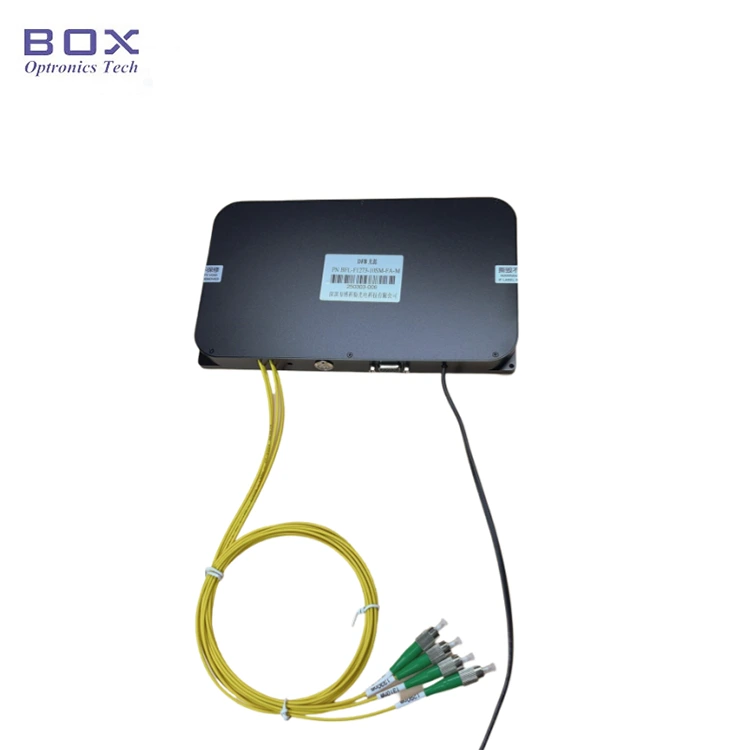

Dies ist eine Mehrkanal-DFB-Laserquelle mit frei konfigurierbaren Wellenlängen und Dauerstrichbetrieb (CW). Zu den verfügbaren Wellenlängenoptionen gehören CWDM (1270–1650 nm), DWDM ITU-Kanäle 18–64, LAN-WDM-Wellenlängen sowie spezifische Wellenlängen wie 1030 nm und 1064 nm. Das Produkt ist in zwei Konfigurationen erhältlich: als eigenständiges Tischgerät oder als integrierbare modulare Option; ausgestattet mit Kommunikationsschnittstellen und Überwachungssoftware. Benutzer können zwischen einer festen Ausgangsleistung oder einer leistungsverstellbaren Konfiguration wählen. Diese Mehrkanal-DFB-Laserquelle unterstützt den Betrieb als Einkanal-Lichtquelle oder die gleichzeitige Ausgabe über mehrere Kanäle.

Produktspezifikationen – Mehrkanal-DFB-Laserquelle

Produktmerkmale: Mehrkanalige DFB-Laserquelle

● Anpassbare Wellenlängen und Ausgangsleistungen;

● 2–16 Kanäle verfügbar;

● Feste oder einstellbare Ausgangsleistung;

● Hohe Ausgangsstabilität, geringe Größe und schneller Start.

Produktanwendungen – Mehrkanal-DFB-Laserquelle

● WDM, AWG, SPS-Gerätedifferenzialverlust, Rückflussdämpfungserkennung;

● Augen-OCT;

● Kalibrierung von Glasfasergeräten und passive Komponententestsysteme.

Produktdetails – Mehrkanal-DFB-Laserquelle

● Verfügbare Wellenlängen (nm):

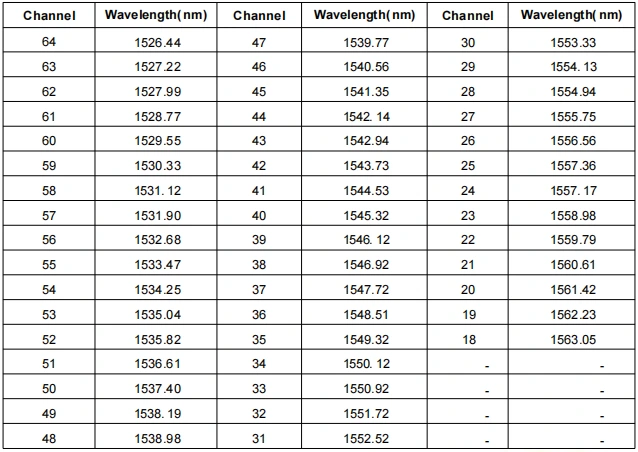

● ITU-Kanal 18~64 Wellenlängen (mm):

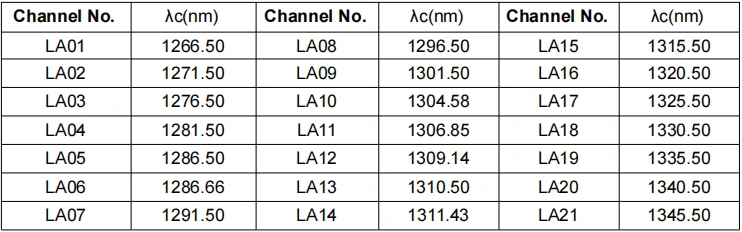

● LAN-WDM-Wellenlängen (mm):

Betriebsschritte – Mehrkanal-DFB-Laserquelle

Schritt 1. Auspacken: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind.

Schritt 2. Stromversorgung: Angeschlossen an ein DC-Schaltnetzteil oder ein geregeltes Netzteil, das den Stromversorgungsanforderungen entspricht. Verwenden Sie nur das original passende Netzteil (DC5V oder DC12V). Falsche Netzteile können die Lichtquelle beschädigen. (Netzteil gemäß den örtlichen Spannungsstandards im Lieferumfang enthalten.)

Schritt 3. Ausgangsfaser anschließen: Öffnen Sie die Staubschutzkappe am Faserstecker oder -flansch, überprüfen Sie die Faserendfläche und schließen Sie die Faser an oder spleißen Sie sie an das zu testende Gerät oder Leistungsmessgerät, nachdem Sie sichergestellt haben, dass keine Verschmutzung und Beschädigung vorliegt.

Setp4. An den Host-Computer anschließen: Verwenden Sie das USB-RS485-DB9-Datenkabel, um die Mehrkanal-DFB-Laserquelle und den Computer zu verbinden. Der Computer muss zunächst einen dedizierten Treiber für die serielle Schnittstelle installieren, um das Datenkabel für die serielle Schnittstelle zu identifizieren. Andernfalls können die Host-Computersoftware und das Lichtquellenmodul nicht korrekt verbunden und kommuniziert werden. Bitte fragen Sie Box Optronics nach dem Treiber.

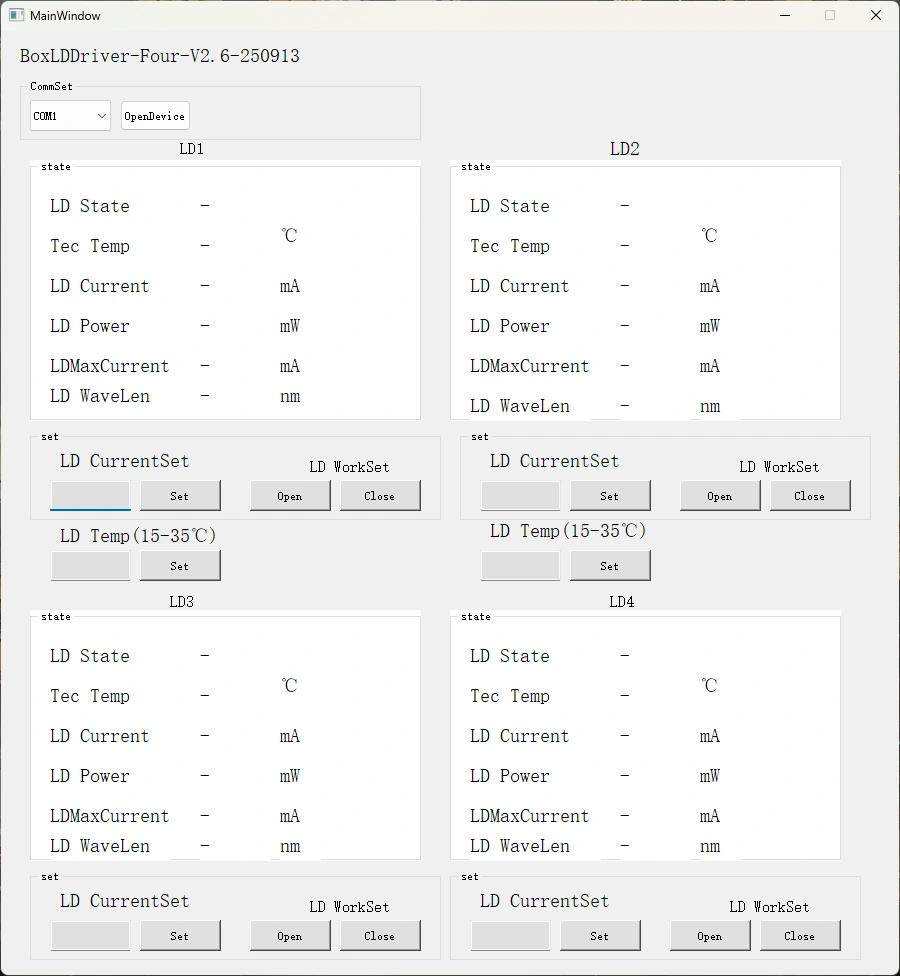

Schritt 5. Steuersoftware: Box Optronics stellt die serielle Befehls- oder PC-Software zur Steuerung des LD-Stroms und der LD-Temperatur der Mehrkanal-DFB-Laserquelle bereit. Wählen Sie den richtigen Anschluss, stellen Sie Strom und Temperatur ein und klicken Sie dann auf die Schaltfläche „Öffnen“. (Um Schäden zu vermeiden, erhöhen Sie den Antriebsstrom beim ersten Betrieb langsam. Wenden Sie nicht sofort den vollen Strom an.)

Datenblatt und Testblatt

Datenblatt

Testblatt
