Abstimmbares C-Band-Lasermodul

Produktübersicht – Abstimmbares C-Band-Lasermodul

Das abstimmbare C-Band-Lasermodul (ATLS4-/HTLS4-Serie) von Box Optronics ist ein kompaktes, integriertes abstimmbares Lasermodul, das den gesamten C-Band-Wellenlängenbereich und den fasergekoppelten Ausgang abdeckt.

Das ATLS4-Modell ist für eine präzise Wellenlängenabstimmung optimiert und bietet eine typische Wellenlängenschrittgröße von 10 PM, eine Wellenlängenschaltzeit von ≤100 µs und eine Leistung bei schmaler Linienbreite unter 5 MHz. Es ist ideal für Anwendungen, die eine hohe spektrale Genauigkeit erfordern, einschließlich FBG-Abfrage, Charakterisierung schmalbandiger optischer Filter, DWDM-Komponententests und präzise photonische Messungen.

Das HTLS4-Modell ist für schnelle Wellenlängen-Scananwendungen konzipiert und zeichnet sich durch eine schnelle Wellenlängenabstimmungsreaktion von bis zu 1 µs, eine Hochgeschwindigkeits-Scanfunktion von über 1000 nm/s und eine Linienbreite von etwa 1 MHz aus. Es ist für die dynamische FBG-Erfassung, das Testen optischer Komponenten mit hohem Durchsatz und schnelle Spektralerfassungsanwendungen optimiert.

Beide Modelle verfügen über das gleiche mechanische Gehäuse, die gleiche elektrische Schnittstelle und die gleiche Faserausgangskonfiguration, sodass Systementwickler je nach Anwendungsanforderungen die geeignete Leistungsstufe auswählen können, ohne das mechanische oder elektrische Integrationsdesign zu ändern.

Hauptmerkmale: Abstimmbares C-Band-Lasermodul

• Großer C-Band-Wellenlängen-Abstimmbereich: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Hohe Wellenlängengenauigkeit: ±10 PM absolut, ±2 PM Stabilität, <15 PM Wiederholgenauigkeit

• Schnelle Tuning-Geschwindigkeit: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) pro Schritt

• Hohe Scangeschwindigkeit: >40 nm/s im 10-PM-Schritt (ATLS4) / >1000 nm/s im 20-PM-Schritt (HTLS4)

• Feiner Wellenlängenschritt: 22 Uhr typisch (ATLS4) / 20 Uhr typisch (HTLS4)

• Hohe Ausgangsleistung: >10 dBm (10 mW) über den gesamten Abstimmbereich

• Ausgezeichnete Leistungsstabilität: ±0,05 dBm

• Gute Leistungsflachheit: ≤±0,3 dB

• High-Side-Mode-Unterdrückungsverhältnis: >35 dB (ATLS4) / >40 dB (HTLS4)

• Rauschen mit geringer relativer Intensität: <-135 dB/Hz

• Schmale Linienbreite: <5 MHz (ATLS4) / ~1 MHz typisch (HTLS4), statisch

• Standard-FC/APC-Glasfaser-Anschlussausgang

• Kompakter Modulformfaktor: 134 x 104 x 21 mm

• 5 V Gleichstromversorgung, <5 W typischer Stromverbrauch

• Großer Betriebstemperaturbereich: -20 °C bis +65 °C

Typische Anwendungen – abstimmbares C-Band-Lasermodul

• Fiber-Bragg-Gitter-Demodulations- und Abfragesysteme (FBG).

• Testen und Charakterisieren optischer passiver Geräte (Einfügungsdämpfung, Rückflussdämpfung, Filterreaktion)

• Tests von DWDM-Komponenten und Wellenlängenmultiplexern

• Faseroptische Sensorsysteme zur Temperatur-, Dehnungs- und Vibrationsmessung

• Überwachung des strukturellen Zustands von Brücken, Tunneln, Pipelines und Rotorblättern von Windkraftanlagen

• Abstimmbare Laserquellen für die Messung und Analyse des optischen Spektrums

• Forschung und Entwicklung in Laboren für Photonik und optische Kommunikation

• OEM-Integration in optische Test- und Messgeräte

Produktspezifikationen: Abstimmbares C-Band-Lasermodul

Optische und Wellenlängenspezifikationen

Mechanische und elektrische Spezifikationen

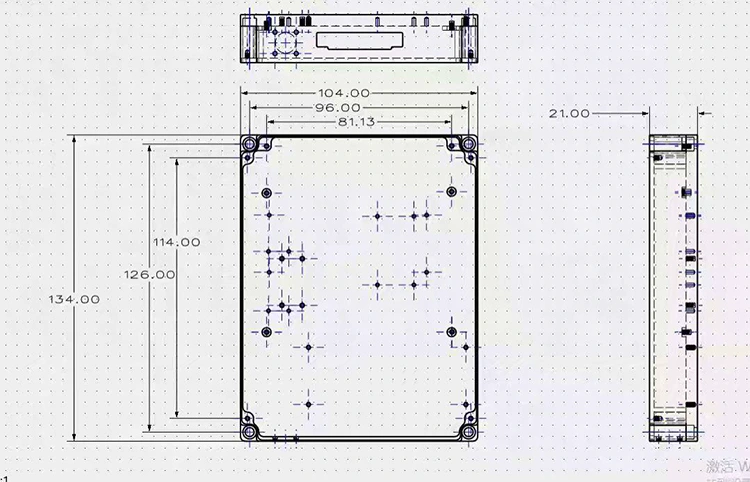

Paketabmessungen – abstimmbares C-Band-Lasermodul

Modulabmessungen: 134 mm (L) × 104 mm (B) × 21 mm (H)

Bestellinformationen – abstimmbares C-Band-Lasermodul

Modellnomenklatur

XTLS4-C-Band

Beispiele: ATLS4-C-Band, HTLS4-C-Band

Häufig gestellte Fragen (FAQ) – Abstimmbares C-Band-Lasermodul

F: Was ist der Unterschied zwischen ATLS4- und HTLS4-Modellen?

A: ATLS4 und HTLS4 haben das gleiche mechanische Paket, die gleiche elektrische Schnittstelle und den gleichen Faserausgang, unterscheiden sich jedoch in der Abstimmgeschwindigkeit, Schrittgröße und Linienbreitenleistung.

Die ATLS4-Standardversion bietet eine Wellenlängenschrittgröße von 10 μm, eine Wellenlängenumschaltzeit in einem Schritt von ≤ 100 µs, eine Scangeschwindigkeit von >40 nm/s (10 μm-Schritt) und eine schmale Linienbreite von <5 MHz, was sie ideal für hochauflösende Spektralmessungen und präzise optische Charakterisierung macht.

Die HTLS4-Hochgeschwindigkeitsversion bietet eine einstufige Wellenlängenumschaltzeit von ≤ 1 µs und eine Scangeschwindigkeit von > 1000 nm/s mit einer Wellenlängenschrittauflösung von 20 µm. Damit eignet sie sich ideal für die schnelle FBG-Abfrage, die dynamische Fasererkennung und die Prüfung optischer Komponenten mit hohem Durchsatz.

Wählen Sie das Modell basierend auf Ihren Anwendungsanforderungen hinsichtlich Scangeschwindigkeit, Wellenlängenauflösung und Signal-Rausch-Verhältnis aus.

F: Kann diese abstimmbare Laserquelle für FBG-Abfragesysteme verwendet werden?

A:Ja. Die abstimmbaren Lasermodule ATLS4 und HTLS4 eignen sich hervorragend für FBG-Abfragesysteme. Ihre Fähigkeit zur präzisen Wellenlängenabstimmung, die hohe Wellenlängenauflösung und die stabile optische Ausgabe ermöglichen die genaue Verfolgung von FBG-Wellenlängenverschiebungen, die durch Temperatur-, Dehnungs- und Vibrationsänderungen verursacht werden. Der ATLS4 ist für die hochauflösende Spektralanalyse optimiert, während der HTLS4 Hochgeschwindigkeits-Scanfunktionen für dynamische FBG-Erfassung und Hochdurchsatzmessungen bietet.

F: Wie hoch ist die Ausgangsleistung und Leistungsflachheit?

A: Beide Modelle liefern über den gesamten Abstimmbereich eine Ausgangsleistung von >10 dBm mit einer Leistungsstabilität von ±0,05 dBm und einer Leistungsflachheit von ≤ ±0,3 dB. Der integrierte Leistungsregelkreis sorgt für eine konstante Ausgangsleistung, während die Wellenlänge abgestimmt wird, und reduziert so Messfehler, die durch Leistungsschwankungen verursacht werden.

F: Was ist die Mindestbestellmenge (MOQ)?

A: Die Mindestbestellmenge beträgt 1 Einheit. Wir unterstützen flexible Bestellmengen, von einzelnen Einheiten für Forschung und Entwicklung und Prototypenbau bis hin zur Massenproduktion für die OEM-Integration. Kontaktieren Sie unser Vertriebsteam für spezifische Preise für Ihre benötigte Menge.

Datenblatt – abstimmbares C-Band-Lasermodul

ATLS4-C-Band abstimmbares Lasermodul

HTLS4-C-Band abstimmbares Lasermodul

Vorlaufzeit-C-Band abstimmbares Lasermodul

• Standardproduktion: 1–2 Wochen

• Großbestellungen: Bitte kontaktieren Sie uns für einen Produktionsplan

• Sonderanfertigungen: 3–4 Wochen

• Internationaler Versand: ~5 Werktage (DHL/UPS/FedEx Express)

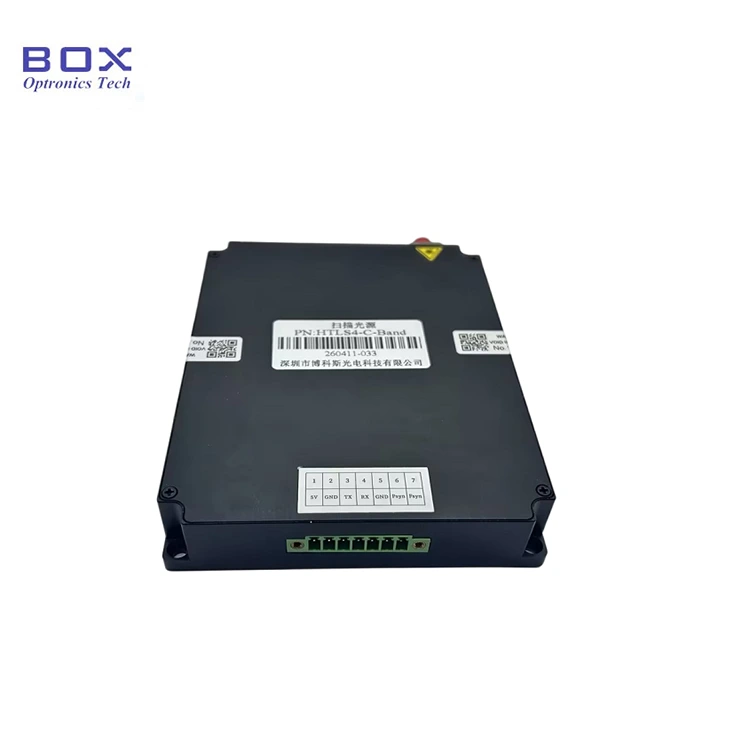

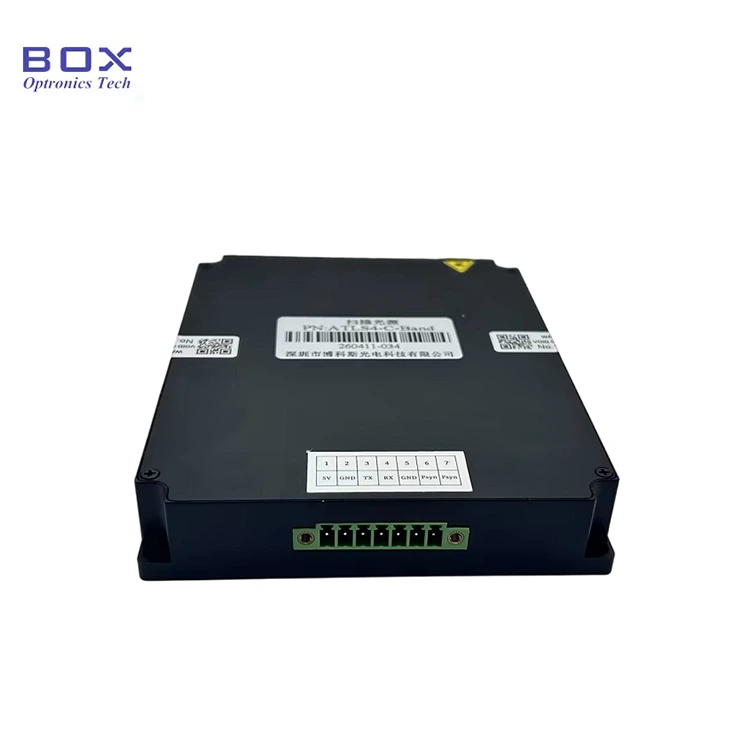

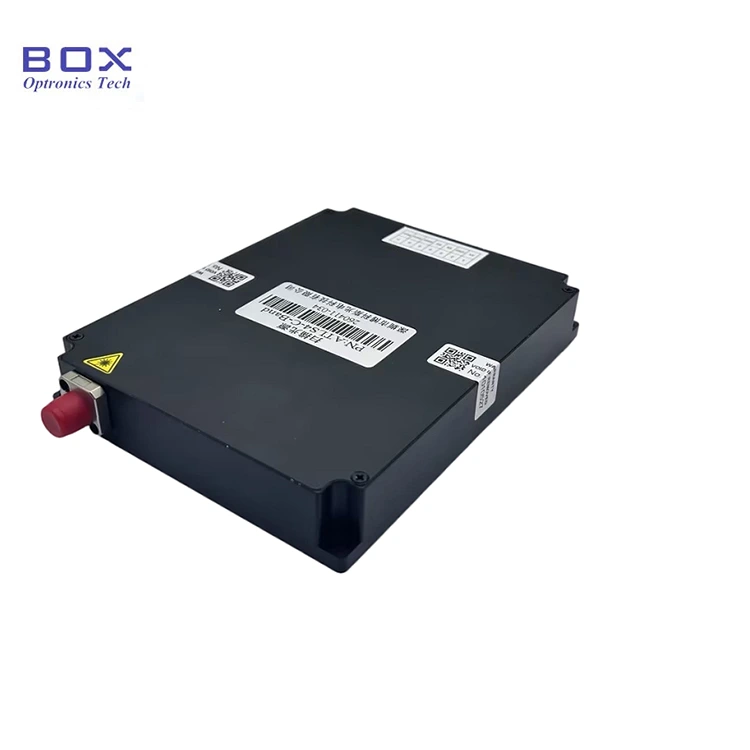

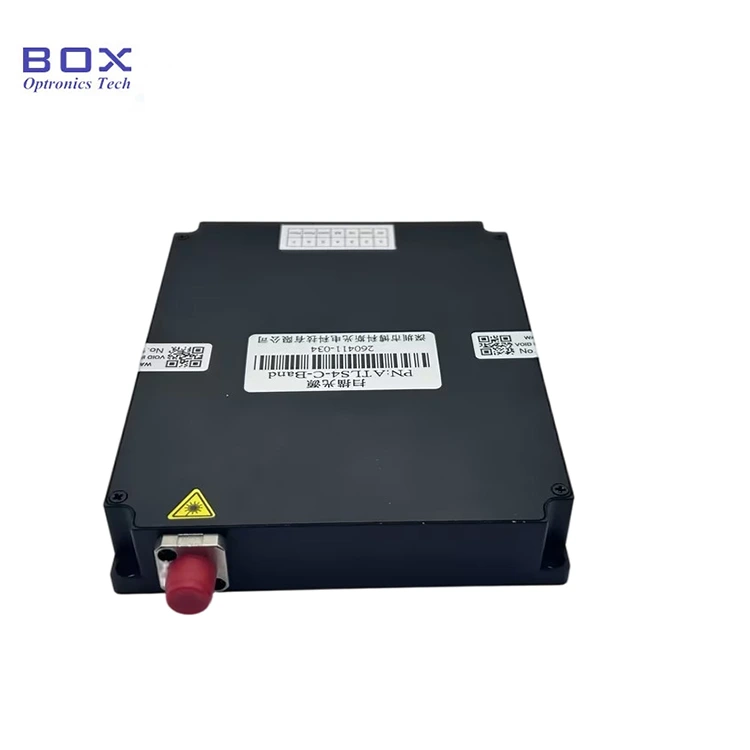

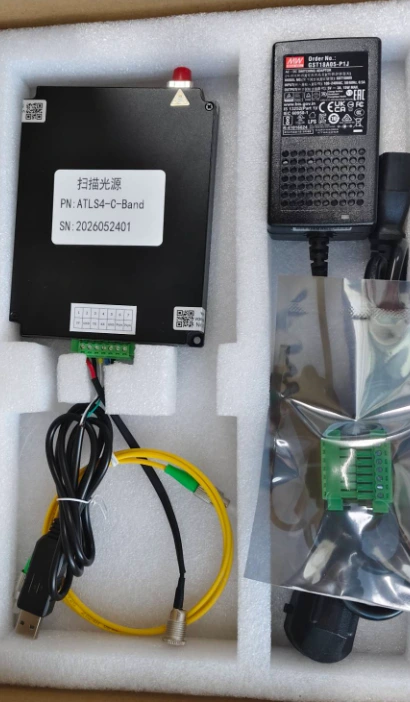

Foto des tatsächlichen Produkts – abstimmbares C-Band-Lasermodul
