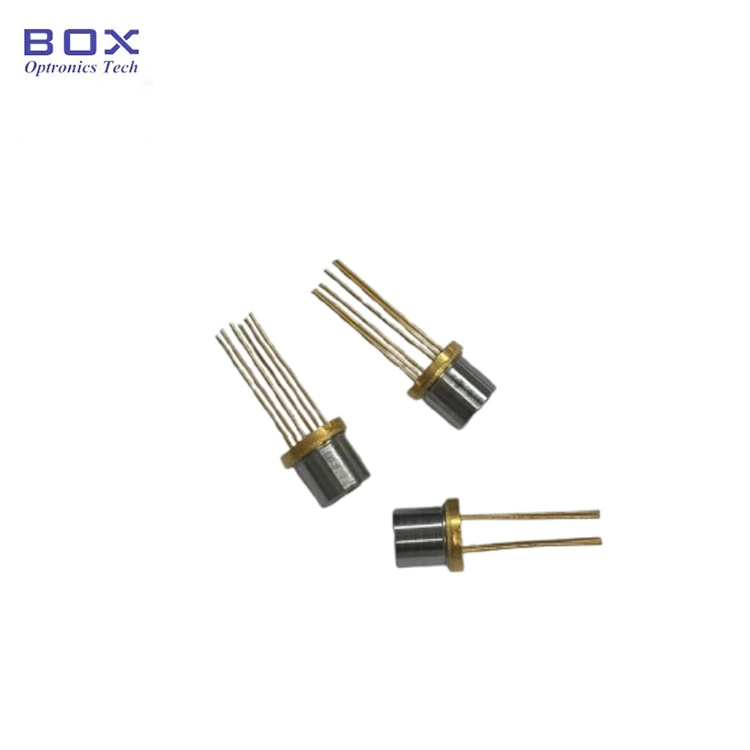

1392 nm DFB-Laserdiode TO-CAN

Produktübersicht -1392 nm DFB-Laserdiode TO-CAN

Die 1392-nm-DFB-Laserdiode TO-CAN (Modell: BLD-D1392.5TO60-AL) von Box Optronics verfügt über eine Mittenwellenlänge von 1392,5 nm (1391,5–1393,5 nm) und eine optische Leistung von 5 mW durch eine asphärische Linse mit einer Brennweite von 7,5 mm. Diese 1392-nm-DFB-Laserdiode wurde für die optische Freiraumkopplung entwickelt und eignet sich für die Kopplung von Gaszellen, die Gasanalyse und die Integration optischer Sensorsysteme.

Der integrierte TEC und Thermistor unterstützen die Temperaturregelung zur Wellenlängenstabilisierung. Ein hermetisches TO60-Metallgehäuse mit 6-Pin-Konfiguration bietet einen kompakten und robusten Formfaktor für Gasanalysatoren und industrielle optische Sensorinstrumente.

Hauptmerkmale – 1392 nm DFB-Laserdiode TO-CAN

· Mittenwellenlänge: 1392,5 nm (Bereich 1391,5–1393,5 nm), +/- 1 nm hohe Wellenlängengenauigkeit

· Hohe optische Ausgangsleistung: mindestens 5 mW

· Niedriger Schwellenstrom

· Integrierter thermoelektrischer Kühler (TEC), Thermistor

· Kompaktes hermetisches TO60-Gehäuse mit asphärischer Linsenausgabe

Typische Anwendungen – 1392 nm DFB-Laserdiode TO-CAN

· Wasserdampf (H₂O)-Detektion mit TDLAS

· Freiraum-Brennstoffzellenspektroskopie

· 1392-nm-DFB-Laserquellen für Gasanalysatoren

· Feuchtigkeitsüberwachung in industriellen Prozessen

· Optische Gassensor- und Spektroskopieinstrumente

· Photonikforschung und OEM-Gasanalysesysteme

Produktspezifikationen – 1392 nm DFB-Laserdiode TO-CAN

Absolute Höchstbewertungen

Elektrooptische Eigenschaften (T = 25°C)

TEC-Eigenschaften

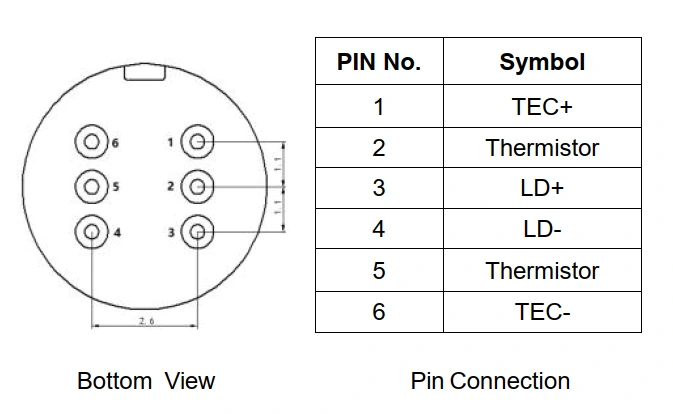

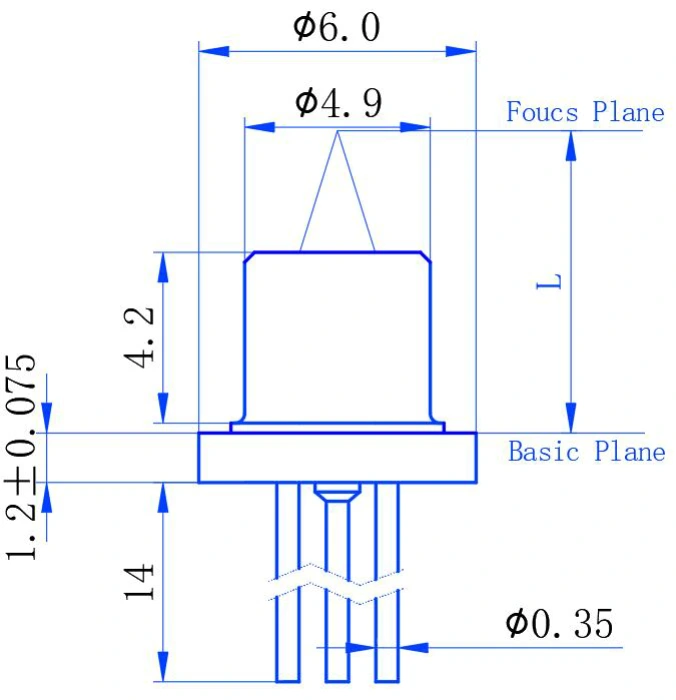

Paket- und Pin-Definition

Bestellinformationen – 1392 nm DFB-Laserdiode TO-CAN

Modellnomenklatur

BLD - D XXXX BIS XX - X

Beispiel: BLD-D1392.5TO60-AL

Datenblatt -1392 nm DFB-Laserdiode TO-CAN

Datenblatt

Häufig gestellte Fragen (FAQ)

F: Welches Gas kann mit dem 1392-nm-DFB-Laser erkannt werden?

A: Die Wellenlänge von 1392 nm wird üblicherweise für die Absorptionsspektroskopie von Wasserdampf (H₂O) verwendet und kann für die TDLAS-basierte Feuchtigkeits- und Wasserdampfdetektion eingesetzt werden. Die spezifische Absorptionslinie und die Betriebsbedingungen sollten basierend auf der Gaskonzentration, der optischen Pfadlänge und dem Systemdesign bewertet werden. Box Optronics bietet auch DFB-Laserdioden mit anderen Wellenlängen für unterschiedliche Gassensoranforderungen an.

F: Was ist der Unterschied zwischen diesem TO60-DFB-Laser und einem DFB-Laser mit Schmetterlingsgehäuse?

A: Die Hauptunterschiede sind das Paketformat, die optische Schnittstelle und die Kosten.

Die TO60-Version verfügt über ein kompaktes, hermetisches Metallgehäuse mit integriertem TEC, Thermistor und asphärischer Linse für die optische Freiraumkopplung.

Butterfly-DFB-Laser sind typischerweise mit Faser-Pigtail-Ausgang erhältlich und können je nach Konfiguration zusätzliche Funktionen wie einen optischen Isolator und eine Überwachungsfotodiode integrieren.

Mit ihrem einfacheren Gehäuse und dem optischen Freiraumausgang bietet die TO60-Version eine kostengünstigere Option für die Gasmessung und andere Anwendungen, bei denen keine Faserkopplung und zusätzliche integrierte Funktionen erforderlich sind. Die Wahl hängt von der erforderlichen optischen Kopplungsmethode, der Paketgröße und der Systemarchitektur ab.

F: Wie verbessert der integrierte TEC die Leistung der Gasdetektion?

A: Der integrierte TEC und der 10-kΩ-Thermistor sorgen für die Temperaturregelung des DFB-Lasers und helfen dabei, stabile Betriebsbedingungen aufrechtzuerhalten und die durch Temperaturschwankungen verursachte Wellenlängendrift zu reduzieren. Die Temperaturkontrolle ist in TDLAS-Systemen wichtig, da die Laserwellenlänge mit der Zielabsorptionsfunktion übereinstimmen muss. Die TEC-Spezifikationen sollten zusammen mit dem Betriebstemperaturbereich des Lasers und den Anforderungen des gesamten Gassensorsystems berücksichtigt werden.

Verwandte Produkte

· 1392 nm 10 mW DFB Butterfly-Laserdiode

· 760 nm 10 mW DFB Butterfly-Laserdiode

· 1512 nm 10 mW DFB 14-PIN Butterfly-Laser

· 1574-nm-DFB-Laserdiode zur CO2-Erkennung

· 1 mm aktive InGaAs-PIN-Fotodiode

Betriebshinweise und Handhabung

· Laserdioden sind empfindlich gegenüber elektrostatischer Entladung (ESD). Bei der Handhabung sollten stets ordnungsgemäße ESD-Schutzverfahren befolgt werden.

· Die Module sollten auf die gleiche Weise wie gewöhnliche Halbleitergeräte gehandhabt werden, um elektrostatische Schäden zu vermeiden. Zur sicheren Aufbewahrung und zum sicheren Transport sollten die Module mit ESD-beständigem Material verpackt werden.

· Um die Module auf einer Leiterplatte zu montieren, müssen die Werkbank, der Lötkolben und der menschliche Körper geerdet sein.

· Bewahren Sie unbenutzte Geräte bei der empfohlenen Lagertemperatur (-40 °C bis +85 °C) in einer ESD-sicheren Verpackung auf.

· Überschreiten Sie nicht die im Datenblatt angegebenen absoluten Maximalwerte, einschließlich 100 mA maximalem Durchlassstrom und 2 V maximaler Durchlassspannung.

· Verwenden Sie immer einen Laserdiodentreiber mit Strombegrenzung und Überspannungsschutz.

· Aktivieren Sie die TEC-Temperaturstabilisierung, bevor Sie den Laserantriebsstrom anlegen, um optimale Leistung und Wellenlängenstabilität zu erzielen.

· Berühren Sie die asphärische Linsenoberfläche nicht mit bloßen Fingern, um eine Kontamination zu vermeiden. Wenn eine Reinigung erforderlich ist, verwenden Sie Isopropylalkohol (IPA) und einen fusselfreien Tupfer.

· Löt-Reflow-Temperatur: maximal 260 °C für 10 Sekunden. Vermeiden Sie übermäßige Lötzeiten oder -temperaturen.
