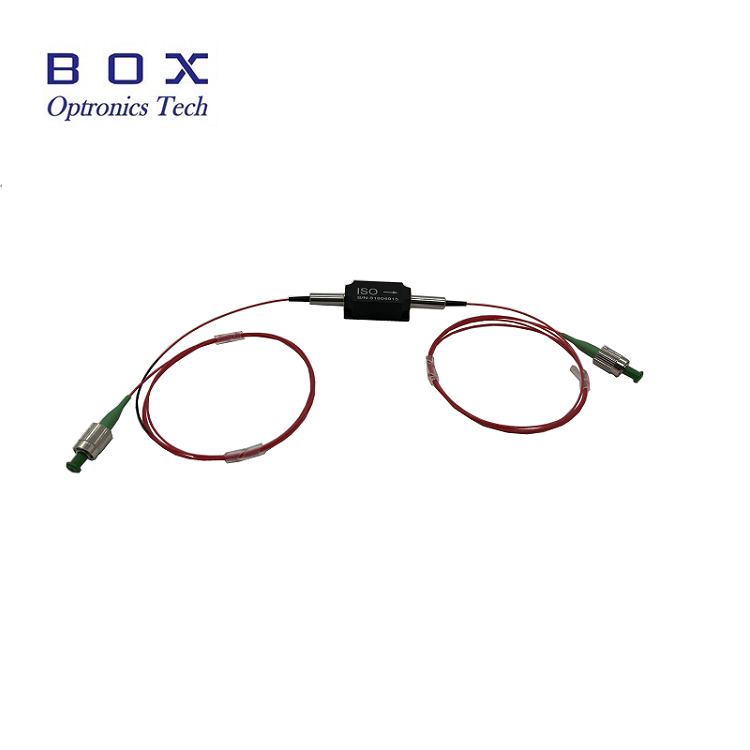

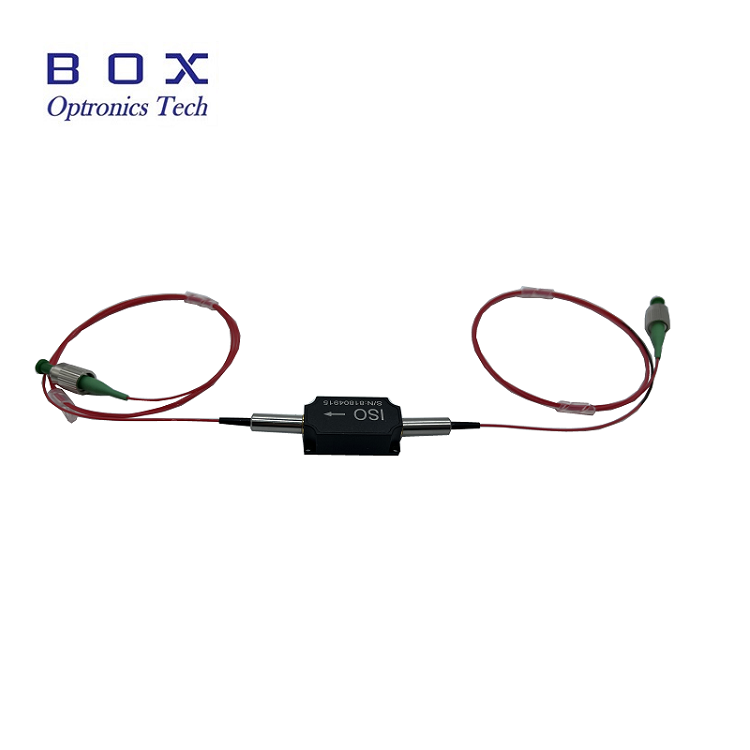

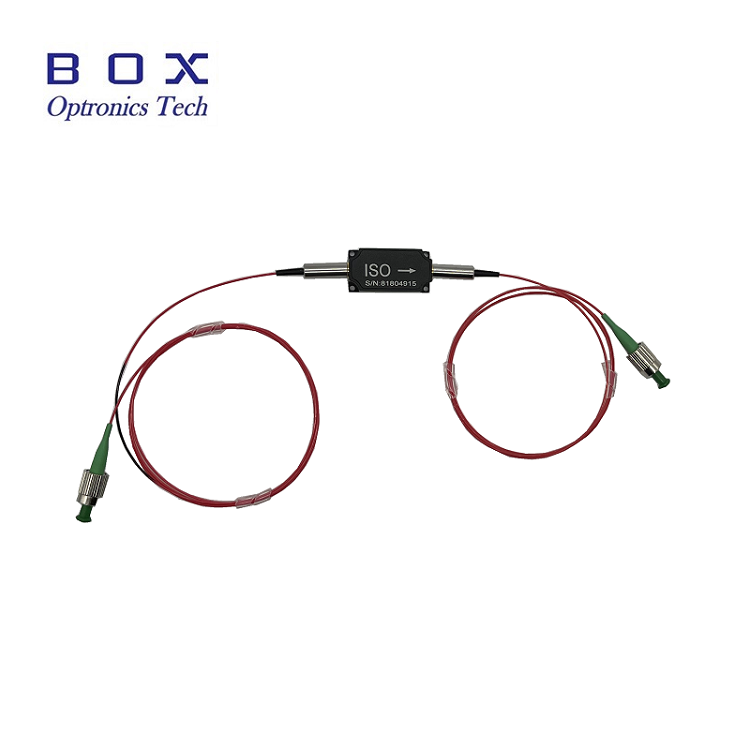

Optischer 1064-nm-Hochleistungsisolator

Produktübersicht: Optischer 1064-nm-Hochleistungsisolator

Box Optronics liefert den 1064 nm High Power Optical Isolator, eine passive optische Hochleistungskomponente, die Laserquellen, Seed-Laser und optische Verstärker vor schädlicher optischer Rückkopplung durch reflektiertes und rückgestreutes Licht schützt. Basierend auf dem Faraday-Rotationseffekt ermöglicht dieser Isolator eine nicht-reziproke Lichtübertragung, sodass Licht mit geringem Verlust in Vorwärtsrichtung passieren kann, während Licht in Rückrichtung mit hoher Isolierung blockiert wird.

Dieser 1064-nm-Isolator zeichnet sich durch typische Einfügedämpfung, hohe Isolation und ein hohes Extinktionsverhältnis aus und ist für Hochleistungs-Faserlaser- und Verstärkersysteme optimiert. Es unterstützt eine durchschnittliche Belastbarkeit von bis zu 10 W und eine Spitzenleistung von bis zu 10 kW für den ns-Impulsbetrieb und eignet sich somit für anspruchsvolle industrielle und wissenschaftliche Anwendungen.

Hauptmerkmale: Optischer 1064-nm-Hochleistungsisolator

• Hohe Isolierung: 30 dB typische Spitzenisolierung, 25 dB mindestens

• Geringe Einfügedämpfung

• Hoher Rückflussverlust

• Geringer polarisationsabhängiger Verlust (PDL)

• Hohe Belastbarkeit: bis zu 10 W Durchschnittsleistung

• Kompaktes und robustes Gehäusedesign: 58×28×26 mm

• Verfügbar in PM- (Polarisationserhaltender) und Nicht-PM-Version

• Mehrere Wellenlängenoptionen: 980 nm, 1.030 nm, 1.064 nm

Typische Anwendungen – optischer 1064-nm-Hochleistungsisolator

• Faserlasersysteme und MOPA-Faserlaser

• Faserverstärker

• Optische Test- und Messgeräte

• Faseroptische Sensorsysteme

• Seed-Laserschutz in Verstärkerketten

• Hochleistungsfaserlasersysteme

• Forschungs- und Entwicklungslabore

• Industrielle Laserbearbeitungssysteme

Technische Spezifikationen – 1064 nm optischer Hochleistungs-Isolator

Optische Spezifikationen (T=25°C)

Mechanische und Umgebungsspezifikationen

Produktdetails: Optischer 1064-nm-Hochleistungsisolator

Was ist ein optischer Isolator?

Ein optischer Isolator, auch Faraday-Isolator genannt, ist ein passives optisches Gerät mit zwei Anschlüssen, das eine bevorzugte Übertragung in eine Richtung ermöglicht und gleichzeitig eine hohe Isolierung in der umgekehrten Richtung bietet. Es ist eine wesentliche Komponente in Laser- und Glasfasersystemen, um Laserquellen und optische Verstärker vor optischer Rückkopplung durch reflektiertes und rückgestreutes Licht zu schützen.

Optische Isolatoren basieren auf dem Faraday-Effekt, bei dem ein magnetooptisches Material verwendet wird, das die Polarisation des hindurchtretenden Lichts dreht, wenn es einem Magnetfeld ausgesetzt wird. In Kombination mit Polarisatoren ermöglicht diese Polarisationsdrehung eine optische Vorwärtsübertragung und eine hohe Isolierung von sich rückwärts ausbreitendem Licht.

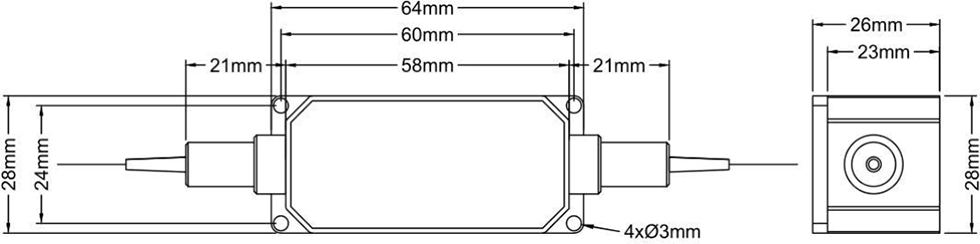

Verpackungsabmessungen

Der optische 1064-nm-Hochleistungsisolator ist in einem kompakten, robusten Gehäuse mit den folgenden Abmessungen (Einheit: mm) verpackt:

• Verpackungsgröße: 58 × 28 × 26 mm (L×B×H)

• 2-Port-Konfiguration mit Glasfaser-Pigtails

• 4 Befestigungslöcher (Ø3 mm) für eine sichere Installation

• Auf hohe Zuverlässigkeit und thermische Stabilität ausgelegt

Warum Box Optronics wählen?

• Strenge Qualitätskontrolle mit 100 % Prüfung vor dem Versand

• Konkurrenzfähige Preise mit stabiler Massenlieferfähigkeit

• Flexible Anpassungsoptionen für Wellenlänge, Leistung, Glasfaser und Anschlüsse

• Mustertests zur Bewertung verfügbar

• Weltweiter Versand mit DHL, UPS und FedEx Expressversand

• Sowohl PM- als auch Nicht-PM-Versionen verfügbar

• Mehrere Leistungsoptionen: 500 mW bis 10 W

• Breite Wellenlängenabdeckung: 980 nm, 1.030 nm, 1.064 nm

• Zuverlässige und langfristige Versorgung von Produktionsmengen

Bestellinformationen: 1064-nm-Hochleistungs-optischer Isolator

Modellnomenklatur

HPMIS - XXXX - X - X - X - X - X - XX

Beispiel: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

1064-nm-Hochleistungs-PM-Isolator, langsame Achse arbeitend, schnelle Achse blockiert, PM-Panda-Faser, 900 μm Bündelader, 1 m Faserlänge, 58 x 28 x 26 mm Gehäuse, 10 W Belastbarkeit

Beispiel: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

1064-nm-Hochleistungsisolator (nicht PM), Hi1060-Faser, 900 μm Bündelader, 1 m Faserlänge, 58 x 28 x 26 mm Gehäuse, 5 W Belastbarkeit

Verfügbare Anpassungsoptionen

• Mittenwellenlänge: 980 nm, 1030 nm, 1064 nm, andere Wellenlängen auf Anfrage erhältlich

• Nennleistung: 500 mW, 1 W, 2 W, 5 W, 10 W, höhere Leistung für kundenspezifische Designs verfügbar

• Polarisationstyp: PM (Polarisationserhaltend) oder Nicht-PM (Standard-Einzelmodus)

• PM-Achsenkonfiguration: Langsame Achse arbeitet, beide Achsen arbeiten

• Fasertyp: PM Panda-Faser, Hi1060, andere Spezialfasern

• Faserlänge: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (kundenspezifische Längen verfügbar)

• Pigtail-Typ: 250 μm blanke Faser, 900 μm Bündelader, 3,0 mm Bündelader

• Verpackungsgröße: Standard 58 x 28 x 26 mm oder benutzerdefinierte Verpackungsabmessungen

• Versionen mit höherer Isolation sind für anspruchsvolle Anwendungen verfügbar

Für kundenspezifische Anforderungen wenden Sie sich bitte mit Ihren Spezifikationen an unser Vertriebsteam.

Datenblatt und Testbericht – optischer 1064-nm-Hochleistungsisolator

Jedem Gerät liegt ein umfassender Testbericht bei, der die gemessenen Leistungsparameter dokumentiert. Die Datenblatt-PDF-Datei enthält detaillierte Spezifikationen.

• Individueller Testbericht liegt jedem Gerät bei

Datenblatt

Angebots- und Zahlungsbedingungen

Angebotsbedingungen

• EXW

• DAP

• FOB

• Andere Bedingungen: Bitte kontaktieren Sie uns, um dies zu besprechen.

Zahlungsbedingungen

• PayPal: Schnelle und sichere Zahlung für Muster und Kleinbestellungen

• T/T (Banküberweisung): Standardzahlungsmethode für normale Produktionsaufträge

• Alibaba Trade Assurance: Sicherer Bestellschutz für Online-Transaktionen mit Käufergarantie

• Kreditkarte: PayPal und Alibaba sind verfügbar

• Flexible Zahlungsbedingungen: Verhandelbar

Vorlaufzeit

• Standardproduktion: ~10–15 Werktage

• Benutzerdefinierte Konfigurationen: 15–20 Werktage

• Mengenbestellungen: Bitte kontaktieren Sie uns für den Produktionsplan

• Internationaler Versand: ca. 3–5 Werktage (DHL/UPS/FedEx Express)

• Beschleunigter Service: Auf Anfrage verfügbar

Betriebshinweise und Handhabung – optischer 1064-nm-Hochleistungsisolator

ESD-Schutz

Obwohl optische Isolatoren passive Geräte sind, ist eine ordnungsgemäße Handhabung erforderlich, um Leistung und Zuverlässigkeit aufrechtzuerhalten.

• Arbeiten Sie auf einer sauberen, staubfreien Oberfläche

• Vermeiden Sie es, die Faserendflächen direkt zu berühren

• Bewahren Sie die Staubschutzkappen auf den Anschlüssen auf, wenn sie nicht verwendet werden

• Verwenden Sie bei der Handhabung und Installation einen geeigneten ESD-Schutz

• Vorsichtig handhaben, um eine Beschädigung der Faserpigtails zu vermeiden

Umgang mit Fasern

• Vermeiden Sie übermäßiges Biegen der Faser

• Ziehen oder verdrehen Sie nicht an den Faserpigtails

• Reinigen Sie die Glasfaseranschlüsse vor dem Anschließen mit geeigneten Reinigungswerkzeugen

• Verwenden Sie immer Staubschutzkappen, wenn der Stecker nicht verwendet wird

• Inspizieren Sie die Endfläche der Faser vor der Verwendung auf Beschädigungen

• Die maximale Zugbelastung (5 N) darf nicht überschritten werden.

Überlegungen zur Stromversorgung

• Stellen Sie sicher, dass die Eingangsleistung das Nennmaximum nicht überschreitet

• Verwenden Sie eine ordnungsgemäße Stromüberwachung, um eine Überlastung zu vermeiden

• Sorgen Sie für eine ordnungsgemäße Wärmeableitung bei hohen Leistungsstufen

• Montage auf einem Kühlkörper für Hochleistungs-Dauerbetrieb

Installation und Montage

• Befestigen Sie den Isolator sicher mithilfe der 4 Befestigungslöcher

• Sorgen Sie für eine ordnungsgemäße Ausrichtung, um zusätzliche Verluste zu minimieren

• Ausreichend Platz für den Biegeradius der Fasern einplanen

• Für Zuverlässigkeit innerhalb des angegebenen Temperaturbereichs arbeiten

• Vermeiden Sie mechanische Belastungen der Faserpigtails

• Achten Sie auf die richtige Ausrichtung des Anschlusses für die richtige Signalrichtung

• Überprüfen Sie vor der Installation die Vorwärts-/Rückwärtsrichtung

Qualitätssicherung

Box Optronics ist bestrebt, hochwertige optische Komponenten mit zuverlässiger Leistung bereitzustellen. Alle unsere optischen Hochleistungsisolatoren werden vor dem Versand strengen Tests und Qualitätskontrollen unterzogen.

Garantie

• 12 Monate eingeschränkte Garantie ab Versanddatum

• Die Garantie deckt Material- und Verarbeitungsfehler ab

• Kostenlose Reparatur oder Ersatz für defekte Geräte im Rahmen der Garantie

• Die Garantie deckt keine Schäden ab, die durch Missbrauch, unsachgemäße Handhabung oder unbefugte Änderungen entstehen
