Ytterbium-dotierter Faserverstärker

Inhaltsverzeichnis

1. Einführung des Ytterbium-dotierten Faserverstärkers

2. Technische Spezifikationen

3. Produktmerkmale

4. Typische Anwendungen

5. Produktdetails

6. Leitfaden zur sicheren Bedienung

7. Bestellinformationen

8. Datenblatt und Testblatt

9. Angebots- und Zahlungsbedingungen

10. Vorlaufzeit

11. Betriebshinweise und Wartung

12. Qualitätssicherung und Kundendienst

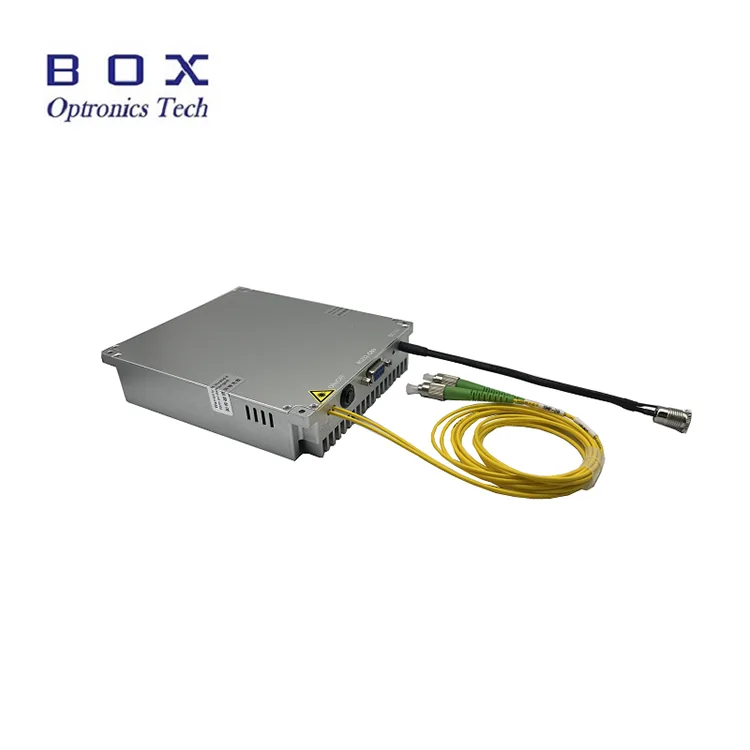

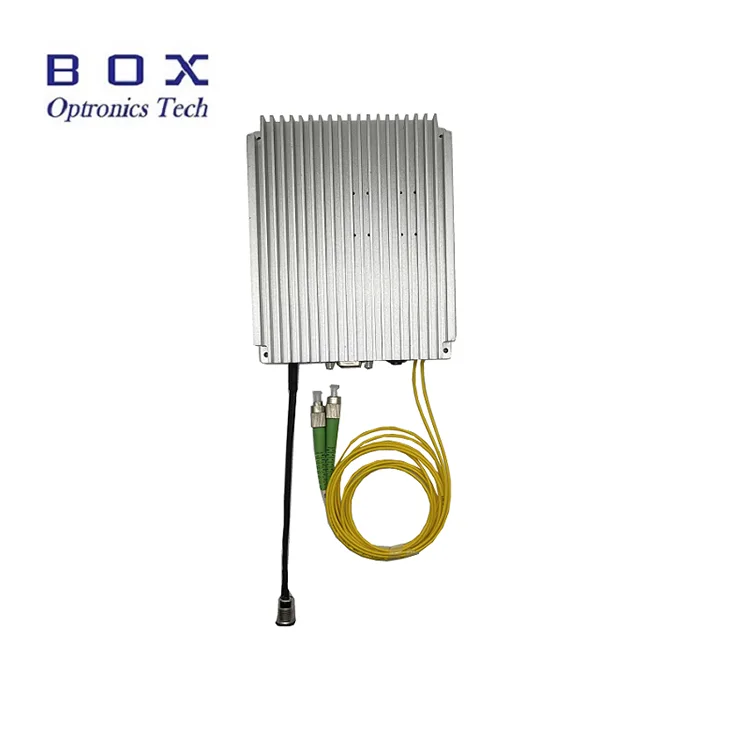

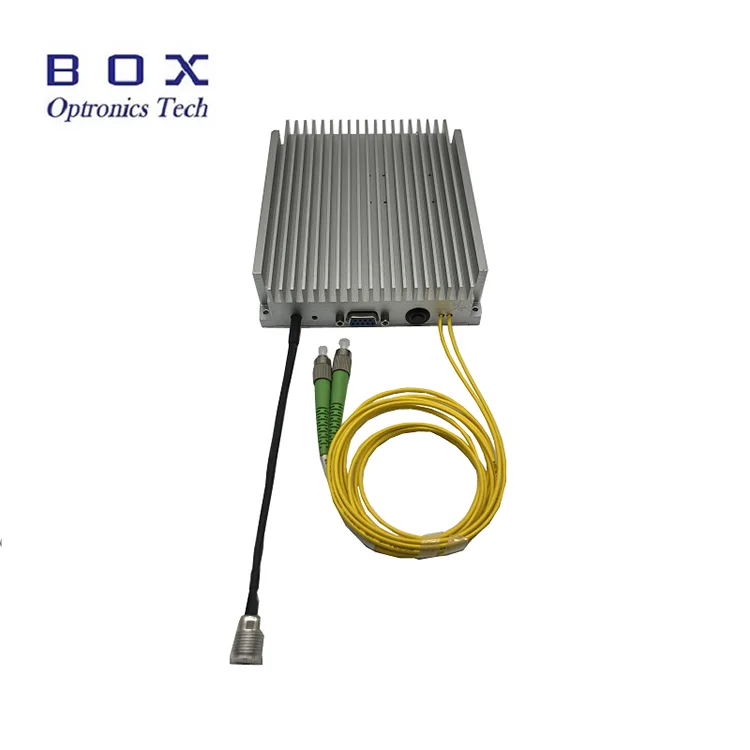

Produkteinführung: Ytterbium-dotierter Faserverstärker

Der Ytterbium-dotierte Faserverstärker (YDFA) nutzt einen Halbleiterpumplaser, um Ytterbium-dotierte Verstärkungsfasern anzuregen und so eine effiziente optische Verstärkung im Wellenlängenbereich von 1030–1080 nm bereitzustellen. Der Verstärker bietet eine optionale und stufenlos einstellbare gesättigte Ausgangsleistung bei 17/20/23/25/26/27/30/33/37/40 dBm und zeichnet sich durch hohe Verstärkung, geringes Rauschen und stabile Ausgangsleistung aus.

Der YDFA ist sowohl in Tisch- als auch in kompakten Modulkonfigurationen erhältlich und unterstützt Frontplattensteuerung, serielle Kommunikation und PC-Software-Bedienung, wodurch er für Anwendungen wie 1064-nm-Laserverstärkung in der wissenschaftlichen Forschung, industrielle Lasersysteme, Faserlaseranwendungen und optische Präzisionsmesssysteme geeignet ist.

Produktspezifikationen – Ytterbium-dotierter Faserverstärker

Produktmerkmale: Ytterbium-dotierter Faserverstärker

● Großer Wellenlängenbereich;

● Hohe Ausgangsleistung bis zu 40 dBm;

● Niedriger Rauschwert;

● Hi1060 oder PM980 optional.

Produktanwendungen – Ytterbium-dotierter Faserverstärker

● Nichtlineare Optik; l

● Mikrowellenphotonik;

● Kohärente LiDAR-Systeme.

Produktdetails – Ytterbium-dotierter Faserverstärker

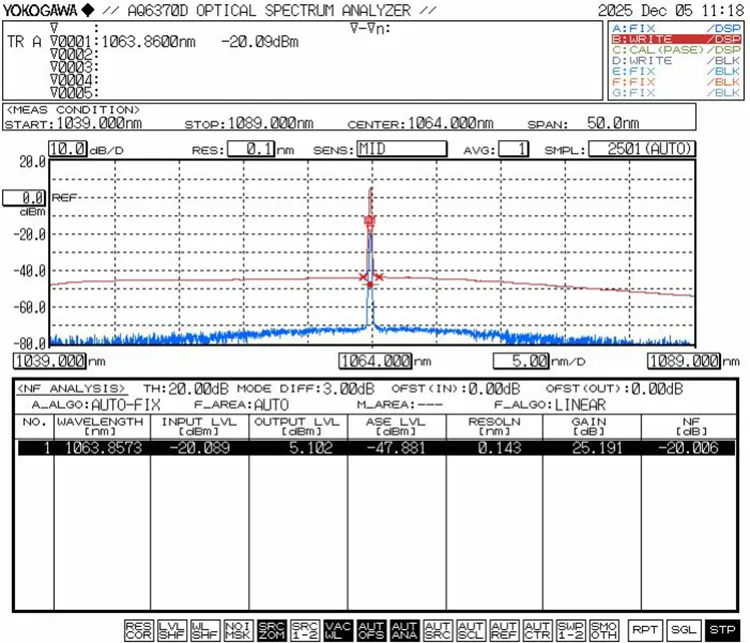

● Optisches Spektrum des verstärkten 1064-nm-Signals, 0 dBm Eingangsleistung, 3 A

● Leistungsinstabilität bei Ausgangsleistung 27 dBm, 0 dBm Eingang 1064 nm, APC-Modus

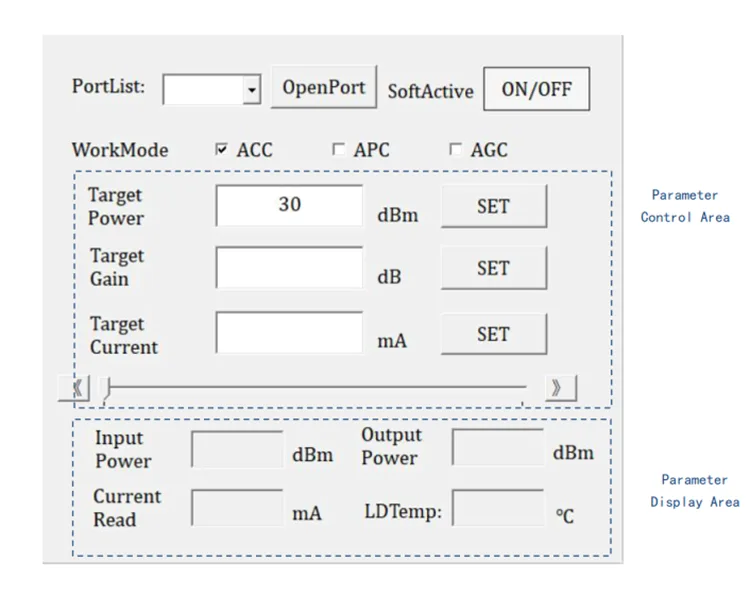

● PC-Steuerungssoftwareschnittstelle

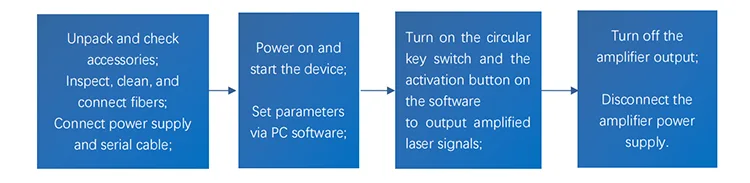

Betriebsschritte – Ytterbium-dotierter Faserverstärker

Schritt 1. Auspacken und Zusammenbau: Überprüfen Sie vor dem Zusammenbau, ob alle Zubehörteile vollständig sind, einschließlich Netzkabel oder Netzteil, Glasfaserbrücken, Bedienungsanleitung, Prüfbericht usw.

Schließen Sie die Stromversorgung an: Tischverstärker können direkt an die Wechselstromversorgung angeschlossen werden; Modulare Verstärker sollten an ein DC-Schaltnetzteil oder geregeltes Netzteil angeschlossen werden, das ihren Stromversorgungsanforderungen entspricht.

Verwenden Sie spezielle Geräte und Werkzeuge (Inspektor für die Endfläche der Faser, Reinigungsset für den Faserstecker), um die Endfläche des Fasersteckers zu prüfen und zu reinigen. Erst wenn es vollständig sauber ist, verwenden Sie Glasfaserbrücken, um die Signallichtquelle mit dem Eingangsanschluss des Verstärkers zu verbinden.

Schritt 2. Schalten Sie die Stromversorgung des Verstärkers ein, wählen Sie in der PC-Software den Arbeitsmodus und stellen Sie Parameter wie Ausgangsleistung oder Pumpstrom ein.

Hinweis: Jedes Mal, wenn das Verstärkermodul eingeschaltet wird, sind der Arbeitsmodus (APC/ACC) und der Arbeitsstrom oder die Ausgangsleistung des Verstärkers die Parametereinstellungen der letzten Verwendung. Wenn eine Anpassung erforderlich ist, kann diese über die PC-Software geändert werden. Der Verstärker ist in der Regel werksseitig auf den minimalen Arbeitsstrom und die minimale Ausgangsleistung eingestellt.

Schritt 3. Drücken Sie den Aktivierungsschlüsselschalter (ACT) am Modul und klicken Sie auf den Softaktivierungsschalter (SOFTACTIVE) in der PC-Software. Zu diesem Zeitpunkt beginnt die Verstärkung und Ausgabe des Lasersignals. Während des Experiments können Arbeitsmodus und Ausgangsleistung je nach Bedarf zeitnah angepasst werden.

Hinweis: Wenn sich der Verstärker im Lichtemissionszustand befindet (Aktivierungsschalter ist eingeschaltet), ist es strengstens verboten, Glasfaser-Jumper-Anschlüsse einzustecken, abzutrennen oder anzuschließen; Andernfalls besteht die Gefahr einer Beschädigung der Endfläche des Glasfaser-Jumper-Steckers und des Verstärkers selbst, was zu Fehlfunktionen führen kann.

Setp4. Schalten Sie nach dem Gebrauch den Aktivierungsschlüsselschalter (ACT) aus, um den Verstärkerausgang zu unterbrechen, schalten Sie die Stromversorgung aus und trennen Sie die Glasfaserverbindung.

Bestellinformationen – Ytterbium-dotierter Faserverstärker

zB: YDFA-27-PM-M

(Bestellinformationen: Ytterbium-dotierter Faserverstärker, 27 dBm Ausgangsleistung, mit PM980-Faser, Modulpaket).

Datenblatt und Testblatt – Ytterbium-dotierter Faserverstärker

Datenblatt

Testblatt

Angebots- und Zahlungsbedingungen – Ytterbium-dotierter Faserverstärker

● Angebotsbedingungen

(1) EXW:

Wenn Sie ein DHL-/UPS-/FedEx-Konto haben, empfiehlt Box Optronics die Verwendung von EXW. Wir versenden über Ihr Konto; Wir berechnen keine Versandkosten.

(2) DAP:

Wenn Sie kein Konto haben, zahlen Sie bitte die Versandkosten für die Produkte im Voraus.

(3) Sonstiges

● Zahlungsbedingungen

PayPal und T/T sind verfügbar.

Vorlaufzeit-Ytterbium-dotierter Faserverstärker

Produktion: 10-15 Werktage. (Wenn welche auf Lager sind, erfolgt der Versand schneller.)

Die internationale Logistik: 3-5 Werktage.

Betriebshinweise und Wartung – Ytterbium-dotierter Faserverstärker

● Der Verstärker sollte innerhalb des Nennwellenlängen- und Leistungsbereichs des optischen Signals arbeiten. Geben Sie keine optischen Signale außerhalb des angegebenen Bereichs ein. Spezifische Parameter finden Sie im Produkttestbericht.

● Stellen Sie vor dem Start sicher, dass der Netzschalter und der Schlüsselschalter ausgeschaltet sind, und schließen Sie dann die Stromversorgung an. Schalten Sie beim Herunterfahren zuerst den Schlüsselschalter aus und trennen Sie die Stromversorgung, nachdem die Ausgangsanzeige erloschen ist. Unterbrechen Sie die Stromversorgung nicht direkt, wenn der Verstärker in Betrieb ist.

● Ein häufiges Ein- und Ausstecken der Eingangs- und Ausgangsfaserstecker wird nicht empfohlen, da dies zu Staubverschmutzung, erhöhtem Einfügungsverlust oder Verbrennungen an der Endfläche des Fasersteckers führen kann.

● Der FC/APC-Anschluss am Hauptausgangsanschluss dient nur zum Leistungstest; Es ist strengstens verboten, es an andere Glasfaseranschlüsse anzuschließen. Wenn die Ausgangsfaser mit anderen Fasern verbunden werden muss, wird das Fusionsspleißen mit einem Faserfusionsspleißgerät empfohlen.

● Halten Sie das Gerät von Feuchtigkeit, Staub und Korrosion fern. Bewahren Sie es an einem trockenen Ort auf.

Qualitätssicherung und Kundendienst – Ytterbium-dotierter Faserverstärker

● Garantiezeitraum:

Kostenlose Reparatur oder Ersatz für nicht vom Menschen verursachte Mängel innerhalb eines Jahres ab Kauf. Kostenpflichtige Wartungsleistungen sind nach 1 Jahr verfügbar.

● Ausschlüsse von der kostenlosen Garantie:

Während der kostenlosen Garantiezeit werden kostenlose Reparatur- oder Ersatzdienste für Fehler bereitgestellt, die durch Produktqualitätsprobleme verursacht werden. Box Optronics behält sich jedoch das Recht vor, kostenlose Reparaturdienste in den folgenden Fällen innerhalb der Garantiezeit zu verweigern:

(1) Schäden, die durch natürliche Faktoren (z. B. Blitzschlag, Staub) oder Umwelteinflüsse verursacht werden.

(2) Störungen aufgrund unsachgemäßer Bedienung durch den Nutzer.

(3) Offensichtliche physische Schäden, die durch menschliches Versagen verursacht wurden.

(4) Unbefugte Demontage, Modifikation oder Reparatur.

(5) Veränderte oder unvollständige Garantieaufkleber am Gehäuse.

(6) Schäden oder Verlust während des Transports.
